Радиаторы и кулеры – об этом даже писать не так интересно, потому что все это давно есть в любом компьютере и этим никого не удивишь. Жидкий азот и всякие там системы с фазовым переходом – еще одна крайность, шансы встречи с которой в хозяйстве обычного человека почти нулевые. А вот «водянка»… в вопросе охлаждения компьютера это как золотая середина – необычно, но доступно; почти не шумит, но в то же время охладить может что угодно. Справедливости ради, СВО (система водяного охлаждения) правильней называть СЖО (система жидкостного охлаждения), ведь, по сути, залить внутрь можно что угодно. Но, забегая вперед, я использовал обычную воду, так что орудовать больше буду именно термином СВО.

Совсем недавно я достаточно подробно писал про сборку нового системного блока. Получившийся стенд выглядел следующим образом:

Вдумчивое изучение списка говорит о том, что тепловыделение некоторых устройств не просто высокое, а ОЧЕНЬ высокое. И если подключить все как есть, то внутри даже самого просторного корпуса будет как минимум жарко; а как показывает практика, будет еще и очень шумно.

Напомню, что корпусом, в который собирается компьютер, является пусть и не очень практичный (хотя с каждым разом я убеждаюсь в обратном), но очень презентабельный Thermaltake Level 10 – у него есть минусы, но за один только внешний вид ему можно очень многое простить.

На этом этапе материнская плата была установлена в корпус, в нее поставлена видеокарта – предварительно в самый верхний PCI-слот.

Установка радиатора/помпы/резервуара

Один из самых интересных этапов работы, на который у нас ушло больше всего времени (если бы мы сразу пошли по легкому пути, то управились бы за полчаса, но сперва мы перепробовали все сложные варианты, из-за которых все работы суммарно растянулись на 2 дня (конечно же, далеко неполных).

Система водяного охлаждения очень похожа на ту, что применяется в автомобилях, просто немного побольше – там тоже есть радиатор (чаще всего не один), кулер, охлаждающая жидкость и т.д. Но у автомобиля есть одно преимущество – солидный встречный поток холодного воздуха, который играет ключевую роль в охлаждении системы во время движения.

В случае с компьютером, отводить тепло приходится тем воздухом, который есть в комнате. Соответственно, чем больше размеры радиатора и количество кулеров, тем лучше. А так как хочется минимум шума, то эффективное охлаждение будет достигаться в основном за счет поверхности радиатора.

А суть проблемы заключалась в следующем. В скайпе мы предварительно сошлись на мнении «повесим сзади радиатора на 2-3 секции – его более чем хватит!», но как только мы взглянули на корпус, оказалось, что все не так-то просто. Во-первых, для трехсекционного радиатора там действительно было маловато места (если крепить радиатор на то отверстие, куда предполагается установка выдувного кулера корпуса), а во-вторых, даже если бы и хватило, то никак не получилось бы открыть сам корпус – мешалась бы «дверь» системного отсека:)

В общем, вариантов установки радиатора в корпус Thermaltake Level 10 мы насчитали минимум четыре – все они возможны, на каждый потребовалось бы разное количество времени и у каждого были бы свои плюсы и минусы. Начну с тех, что мы рассматривали, но которые нам не подошли:

1. Установка радиатора на задней (от пользователя) боковой стороне, то есть на съемной дверце.
Плюсы:
+ Возможность горизонтальной и вертикальной установки любого радиатора, хоть на 3-4 кулера
+ Размеры корпуса особо не увеличились бы

Минусы:
- Пришлось бы сверлить в дверце от 4 до 6-8 отверстий
- Снимать дверцу было бы очень неудобно
- При горизонтальном расположении потребовался бы радиатор с нестандартным расположением отверстия для залива жидкости
- При вертикальном расположении шланги были бы очень длинными и с большим изгибом
- Корпус будет стоять слева от меня (на подоконнике), а теплый воздух от кулеров в лицо мне не нужен:)

2. Установка радиатора сверху, на «кожухе» отсека блока питания. Плюсы и минусы идентичны

3. Установка двухсекционного радиатора внутри системного отсека

Плюсы:
+ Простота решения
+ Внешне не было бы никаких изменений
+ Дверца системного отсека открывалась бы без проблем

Минусы:
- Подошел бы только 2-секционный радиатор (этого мало для железа конфига)
- В таком случае браться холодному воздуху было бы не откуда, а гонять туда-сюда теплый воздух не хотелось.
- Были бы сложности по «расстановке» помпы и резервуара
- Даже если использовать сверхтонкие кулеры, перекрывались бы все SATA-разъемы (если бы они выводились на пользователя, а не вбок, то этой проблемы бы не было)

В общем, все эти варианты мы в той или иной степени попробовали – потратили много времени на поиски нужных компонентов, их примерку и т.д.

Самым последним вариантом оказалось достаточно необычное решение – может быть не самое на первый взгляд красивое, но действительно практичное. Это установка радиатора на задней стороне корпуса через специальный регулируемый переходник с механизмом типа «ножницы» .

Плюсы:
+ Ничего не пришлось сверлить
+ Возможность повесить ЛЮБОЙ радиатор
+ Отличная продуваемость
+ Не перекрывался доступ к разъемам материнской платы
+ Минимальная длина шлангов, минимум изгибов
+ Конструкция съемная и транспортабельна

Минусы:
- Не самый презентабельный внешний вид:)
- Открыть дверь системного отсека теперь не так просто
- Достаточно дорогой переходник

Почему мы пришли к этому варианту в последнюю очередь? Потому что во время поисков для предыдущих трех вариантов, совершенно случайно нашли переходник, про который все забыли, а в в интернет магазине его не было) Глядя на единственный (последний) экземпляр монтажной рамки Koolance Radiator Mounting Bracket , я подумал «И чего только не придумают!». Суть в следующем – в отверстия для крепления к корпусу заднего выдувного кулера вставляются 4 «конусных гвоздя», на которые вешается специальная рамка.

Конструкция этой рамки такова, что ее длинна может изменяться путем подкручивания фиксаторов, а снимается она смешением двух частей ее корпуса (чтобы отверстия разжались и ее можно было снять с «гвоздиков») – вот я загнул!) Гораздо проще понять все по фото.

Рамка металлическая и очень прочная – в этом я убедился, когда мы на пробу повесили 3-секционный (на 3 кулера) радиатор. Ничего не болтается и не качается, все висит намертво, но в «разжатом» случае дверь вполне себе открывалась – такой вариант меня полностью устраивал!

Радиаторов на выбор было огромное количество – черные, белые, красные… В этом вопросе меня больше всего удивил 4-секционный TFC Monsta , способный отвести до 2600Вт тепла (это, видимо, SLI из четырех 480ых)! Но мы люди гораздо проще, поэтому решили остановиться на том радиаторе, который примеряли - Swiftech MCR320-DRIVE . Его преимущество в том, что он объединяет в себе сразу три компонента – радиатор (MCR320 QP Radiator для трех 120мм кулеров), резервуар для жидкости и помпу высокого давления (MCP350 Pump , полный аналог «обычной» помпы Laing DDC ). По сути, с такой железякой для СВО потребуется докупить только водоблоки, шланги и прочие мелочи, что у нас уже было. Помпа работает от 12В (от 8 до 13.2), издавая шум 24~26 dBA. Максимальное создаваемое давление составляет 1.5бар, что примерно равно 1.5 «атмфосферам».

Для радиатора было три кулера-претендента – Noctua , Be Quiet и Scythe . В итоге остановились на индонезийских (с японскими корнями) Scythe Gentle Typhoon (120мм, 1450 об/мин, 21 dBA) – эти вертушки не первый день пользуются большим спросом у многих пользователей. Они ооочень тихие, а качество балансировки подшипников просто удивляет – кулер будет неестественно долго крутиться даже от самого легкого прикосновения. Срок службы составляет 100000 часов при 30°C (или 60000 часов при 60 °C), чего хватит для морального устаревания данного системника.

Обзор этих «тайфунов» был на ФЦентре – советую почитать . Поверх кулеров были поставлены защитные решетки, чтобы ребенок не засунул в вентиляторы чего-нибудь жизненно необходимого.

Примеряем получившуюся конструкцию к системному блоку – выглядит очень необычно) Но зато смотрите, как удобно – чтобы залезть внутрь корпуса (или снять систему охлаждения), достаточно нажать одну «кнопку» и вся конструкция, фактически, уже отсоединена. Сжимаем монтажную рамку и имеем полный доступ к внутренностям – там более чем просторно, ведь мы туда ничего не громоздили. Может быть я описал не самый удобный вариант, но… если учесть, что после сборки компьютера лазить внутрь практически не придется, а хорошее охлаждение гораздо важнее, то я считаю наше решение правильным.

Конструкция в сборе весит 2.25 килограмма, а с жидкостью и фитингами, наверное, все 3 – забегая вперед, даже такой вес рамке от Koolance оказался по силам, за что ей респекты и уважухи:)

Финишная прямая

Дело осталось за малым – установить все компоненты, «обвязать водой» и протестировать получившийся компьютер. Все началось с установки фитингов – красивые такие железки (в виде «ёлочек»), которые через специальные прокладки (и иногда, когда резьба фитинга очень длинная, через специальные спэйсеры) устанавливаются в соответствующее отверстие водоблока или резервуара – для затягивания мы использовали небольшой разводной ключ, но тут тоже важно не перестараться.

Помимо фитингов, в два отверстия водоблока видеокарты были установлены специальные заглушки:

После этого мы продумали маршрут, по которому будет идти вода. Правило простое – от менее нагретого к более. Соответственно, «выход» радиатора соединяется сперва с водоблоком материнской платы, из него выход на процессор, затем в видеокарту и уже потом обратно на вход в радиатор, остужаться. Так как вода одна на всех, то температура всех компонентов в результате будет примерно одинаковой – именно из этих соображений делают многоконтурные системы и именно по этой причине не имеет смысла подключать к одному контуру еще и всякие там жесткие диски, оперативку и т.д.

Роль шланга досталась красному Feser Tube (ПВХ, рабочая температура от -30 до +70°C, давление на разрыв 10МПа), для нарезки которого использовался специальный хищный инструмент.

Ровно отрезать шланг – может быть и не так сложно, но очень важно! Почти на все шланги были надеты специальные пружины против изгибов и изломов шланга (минимальный радиус петли шланга становится равным ~3.5см).

На каждый шланг (с обеих сторон) в области фитинга нужно установить по «хомуту» – мы использовали красивые Koolance Hose Clamp . Устанавливаются они с помощью обычных плоскогубцев (с грубой мужской силой), поэтому нужно действовать аккуратно, чтобы случайно не задеть чего-нибудь.

Пришло время поработать над соединением «внутреннего мира» с «внешним». Для того, чтобы иметь возможность снять радиатор-резервуар-помпу (например, для открытия корпуса или для транспортировки), мы поставили на трубки так называемые «быстросъемы» (быстросъемные клапаны), принцип действия которых до безобразия прост.

Когда мы поворачиваем соединение (как у BNC-коннекторов), отверстие в трубке закрывается-открывается, благодаря чему разобрать «водянку» можно меньше чем за минуту, без всяких луж и прочих последствий. Еще парочка дорогих, но прекрасно выглядящих железяк:

Расходы

5110 - Водоблок EK FB RE3 Nickel на материнскую плату
3660 - Водоблок EK-FC480 GTX Nickel+Plexi на видеокарту
1065 - Бэкплэйт EK-FC480 GTX Backplate Nickel на видеокарту
2999 - Водоблок Enzotech Stealth на процессор
9430 - Помпа/радиатор/резервуар Swiftech MCR320-DRIVE
2610 - Два быстросъемных клапана Release Coupling
4000 - Переходник Koolance Radiator Mounting Bracket
1325 - Три кулера Scythe Gentle Typhoon (120мм) для радиатора
290 - Четыре фитинга EK-10mm High Flow Fitting
430 - Термопаста Arctic-Cooling-MX-3
400 - Девять зажимов для шлангов Koolance Hose Clamp
365 - Жидкость Nanoxia HyperZero
355 - Шланг Feser Tube

Столь высокая цена в данном случае вызвана тем, что использовались fullcover-водоблоки для ОЧЕНЬ горячих железок, все тепло от которых нужно рассеивать соответствующим радиатором. Для более простых систем подобные решения просто не понадобятся, так же можно обойтись и без декоративных накладок и всяких быстросъемных клапанов – в таких случаях можно запросто уложиться и в половину стоимости. Цена среднестатистической «водянки» составляет 12-15 тысяч рублей, что в 4-5 раз превышает стоимость действительно хорошего процессорного кулера.

Включение и работа

После того, как все компоненты системы были соединены, подошло время к «leak-тесту» (тест на протечку) – в радиатор была залита охлаждающая жидкость (дважды дистиллированная вода Nanoxia HyperZero красного цвета, с антикоррозийными и антибиологическими присадками) – в контур вошло порядка 500 мл.

Парень в хабрамайке заправляет радиатор)

Т.к. нельзя исключать вероятность того, что к компонентам компьютера что-то было подсоединено не так, было решено отдельно проверить работу самой системы водяного охлаждения. Для этого все провода (от кулеров и от помпы) были подсоединены, а в 24-пиновый разъем блока питания вставлена скрепка – для «холостого хода». На всякий случай внизу мы положили салфеток, чтобы малейшую течь было легче обнаружить.

Нажатие кнопки и… все как задумывалось) Честно сказать, до этого мне приходилось видеть водянки (помимо интернетов) только на различных выставках и конкурсах, где было очень шумно; поэтому я подсознательно готовился к «журчанию ручья», но уровень шума приятно удивил – по большей части было слышно только работу помпы. Первоначально присутствовали «шипящие» звуки – из-за пузырьков воздуха, находящихся внутри контура (их было видно в некоторых местах шлангов). Для решения этой проблемы была открыта пробка резервуара-радиатора – от циркуляции потока воздух постепенно вышел и система стала работать еще тише. После долива жидкости пробка была закрыта и компьютер поработал еще минут 10. Шума от кулера блока питания и от трех на радиаторе не было слышно вообще, хотя их воздушные потоки давали о себе знать.

Убедившись в том, что система полностью работоспособна, мы решили окончательно собрать тестовый стенд. Подключение проводов заняло не больше минуты – гораздо дольше искали монитор и провод для его подключения, т.к. все работали на ноутбуках;) Фраза «Reboot and select proper boot device or insert boot media in selected boot device and press a key» стала бальзамом на душу – мы вставили один из «рабочих» SSD-дисков (с Windows 7 на борту) - хорошо, что новый комп принял такой вариант. Для полного счастья только обновили драйвера для чипсета и установили драйвера для видеокарты.

Запускаем диагностического монстра Everest , где на одной из вкладок находим показания датчиков температуры: 30°C были справедливы для всех компонентов системы – CPU, GPU и материнской платы – что ж, очень приятные цифры. Равенство цифр вызвало предположение о том, что охлаждение в режиме простоя ограничено комнатной температурой, ведь ниже нее температуры в обычной водянке быть не может. В любом случае гораздо интересней посмотреть, какая ситуация будет при нагрузке.

15 минут «офисной работы» и температура видеокарты поднялась до 35°C.

Начинаем с проверки CPU, для чего используем программу OCCT 3.1.0 – спустя достаточно продолжительное время в режиме 100% нагрузки, максимальная температура процессора составила 38°C, а температура ядер 49-55°C соответственно. Температура материнской платы составляла 31°C, северного моста - 38°C, южного - 39°C. Кстати, это очень примечательно, что у всех четырех ядер процессора была практически равная температура – судя по всему, это заслуга именно водяного блока, который отводит тепло равномерно со всей поверхности крышки процессора. 50+ градусов для 4-ядерного Intel Core i7-930 с TDP в 130Вт – на такой результат едва способен хоть один стоковый воздушный кулер. А если и способен, то шум от его работы при этом вряд ли кому-то понравится (интернет гласит о температуре данного процессора в 65-70 градусов с кулером Cooler Master V10 – тот, что с элементом Пельтье).

Видеокарту по привычке прогревали программой FurMark 1.8.2 (в простонародье «бублик») – вряд ли на скорую руку можно было придумать что-то более ресурсоемкое и информативное.

Помимо «Эвереста» так же была установлена программа EVGA Precision 2.0 . На максимально доступном разрешении (с максимальным сглаживаниями) был запущен стресс-тест с ведением лога температуры – уже минуты через 3 температура видеокарты устоялась на отметке в 52 градуса! 52 градуса в нагрузке для топовой (на данный момент) видеокарты NVIDIA GTX 480 на архитектуре Fermi – это не просто здорово, это замечательно!)

Для сравнения, температура видеокарты в нагрузке со штатным кулером может доходить до 100 градусов, а с хорошим нереференсным – до 70-80.

В общем, температурный режим в полном порядке – в нагрузке кулеры выдувают из радиатора практически холодный воздух, а сам радиатор еле теплый. Не буду говорить в этой статье про разгонный потенциал, скажу лишь, что он есть. Но гораздо приятней совсем другое - система работает практически бесшумно!

The end

Можно долго рассуждать о получившемся результате, но он мне понравился, как и всем тем, кто его уже успел посмотреть. Как ни крути, а в корпусе Thermaltake Level 10 мне удалось собрать более чем производительный конфиг, который еще долгое время будет актуальным. Более того, почти без проблем «встала» полноценная система водяного охлаждения, которая помимо хорошего охлаждения начинки дает +5 к внешнему виду. Говоря о температурном режиме, можно смело говорить и о солидном потенциале для разгона – сейчас даже в нагрузке система охлаждения работает далеко не на пределе возможностей.

Я забыл написать про еще один важный плюс – интересность. Пожалуй, это самое интересное, что мне приходилось делать с железками – ни одна сборка компьютера не приносила столько удовольствия! Одно дело, когда ты собираешь обычные «бездушные» компики, совсем другое дело – когда понимаешь всю ответственность и подходишь к делу со всей душой. Такая работа занимает далеко не 5 минут – все это время ты ощущаешь себя ребенком, играющим во взрослый конструктор. А еще инженером-технологом-конструктором-сантехником-дизайнером, да просто гиком… в общем, интересность сильно повышенная!

Успехов и морозной свежести!

Теги: Добавить метки

5 апреля 2017

Приветствую, дорогой читатель!

Если ты только недавно узнал о или слышал о них ранее и хотел бы установить себе, но не знал, с чего начать, тогда эта статья именно для тебя. В ней мы расскажем о самых базовых понятиях, основных компонентах СВО, а также нюансах, которые будут сопутствовать выбору тех или иных комплектующих.

Итак, полный набор компонентом кастомной системы водяного охлаждения состоит из:

Рассмотрим их подробнее.

РАДИАТОРЫ

Существует очень много различных типов радиаторов , отличающихся по размеру, структуре, материалу изготовления, но в целом они все очень похожи - и выполняют одну и ту же функцию - рассеивание тепла .

Изготавливаются радиаторы из двух материалов - алюминия и меди . Медные дороже алюминиевых, и они, безусловно, лучше . Но и алюминиевые от них не сильно отстают в качестве рассеивания тепла, поэтому не всегда большие финансовые затраты оправданы. Если твой бюджет ограничен и ты не гонишься за каждым градусом охлаждения или у тебя два и больше радиатора толщиной 45мм, рассчитаных на 3 кулера, то вполне можешь выбирать алюминиевый варианты . При этом учти, что самые именитые компании, в основном, производят только медные варианты. Если все же решишься брать медный , то один из вариантов - изделия от компании Alphacool , которая располагает наверное самым широким ассортиментом медных радиаторов среди всех производителей, специализирующихся на компонентах СВО.

С материалами разобрались, теперь время поговорить об основных технических параметров любого радиатора - размере и FPI .

Чем больше габариты радиатора , тем больше ребер присутствует в его конструкции. А это значит, что увеличивается площадь для рассеивания тепла и продуктивность работы радиатора возрастает. В большинстве случаев более габаритные радиаторы требуют менее мощных вентиляторов, но чтобы делать окончательные выводы, нужно учитывать FPI .

Параметр FPI характеризует количество ребер радиатора на один дюйм (плотность), что также влияет на общую площадь рассеивания тепла. Через радиаторы с высоким FPI труднее прогонять воздух, а это значит, что они требуют более мощных вентиляторов. Но если радиатор достаточно большой и в нем есть большое количество плотно расположенных ребер, то данный нюанс не столь важен, так как в данном случае большую часть времени работы СВО вентиляторы могут вообще не понадобиться. За примером далеко ходить не нужно - мой рабочий компьютер в начале рабочего дня вообще не запускает вентиляторы примерно 2 часа, так как этому способствует температура жидкости , которая циркулирует по контуру системы.

ВОДОБЛОКИ

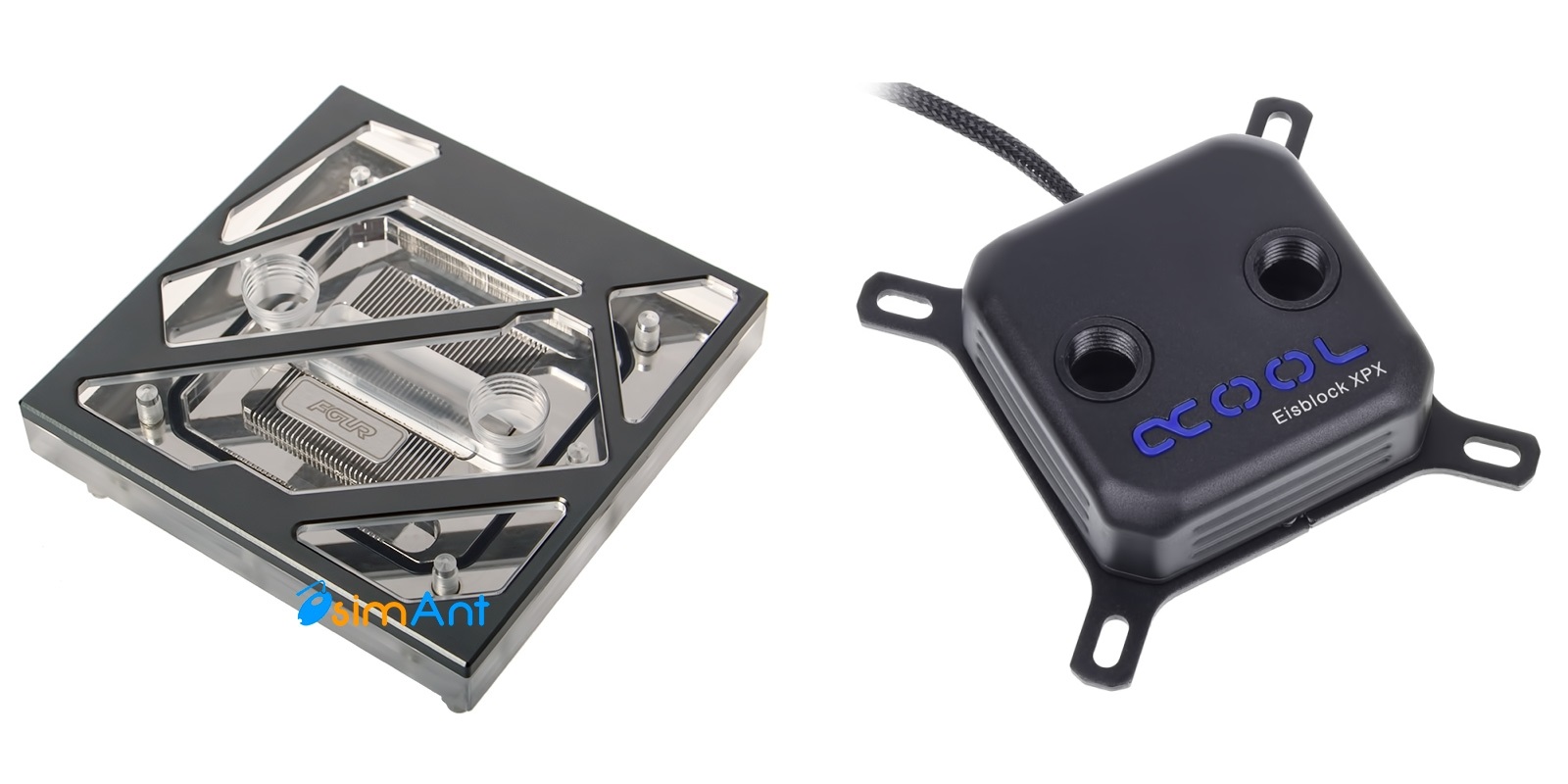

Данный элемент СВО выпускается для каждого компонента ПК , так или иначе подверженного нагреванию во время работы. Самыми распространенными являются водоблоки для и . Основное различие всех водоблоков между собой заключается в основных технических параметрах: типе канальной системы , способе подачи жидкости , а также материале основания .

Если ты не планируешь бороться за каждую долю градуса, то вполне можешь покупать недорогие , но проверенные, китайские водоблоки - СВО с ними будет охлаждать гораздо продуктивнее любого воздушного кулера. К примеру, можно обратить внимание на модели от компании Bykski , обзоры и тесты которых ты можешь найти у нас на сайте. Если же тебе нужна максимальная производительность и красивый внешний вид, тогда предпочтительнее выбрать что-то похожее на новую модель водоблока от Alphacool , которого также есть на нашем сайте.

ПОМПА

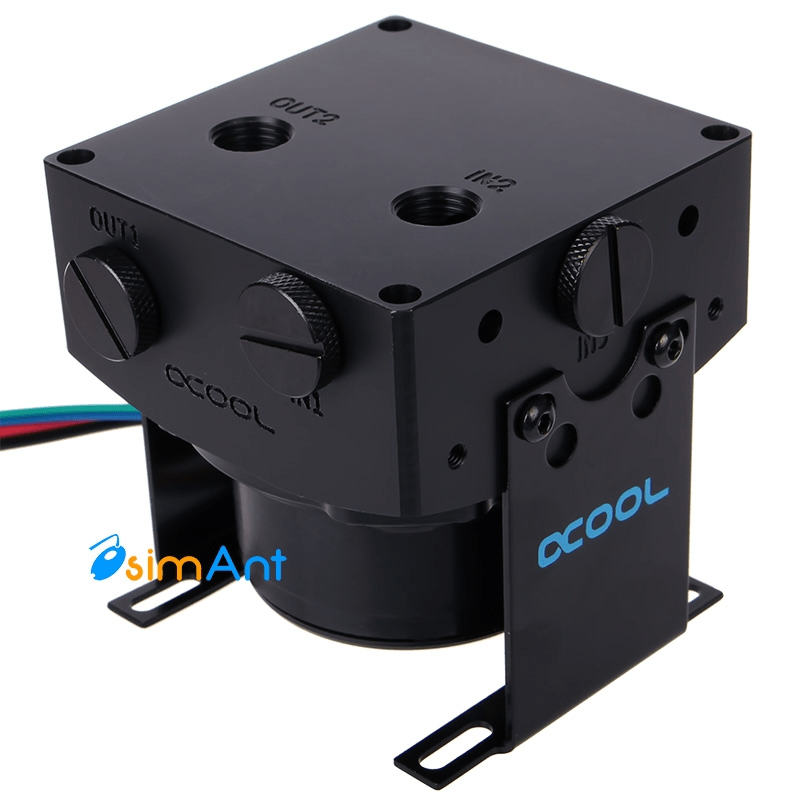

Данный компонент системы водяного охлаждения является, по сути, ее сердцем. То есть, жизненно важным для работы элементом.

Основные характеристики помпы при выборе - это производительность , измеряемая в литрах за час , ну и шум. Зачастую, чем производительнее помпа, тем громче она работает. В конструкции некоторых помп присутствует PWM-разъем , позволяющий управлять скоростью работы мотора , тем самым регулируя производительность и, соответственно, шум.

При минимальной конфигурации СВО (один водоблок на процессоре) и небольшом бюджете тебе с головой хватит любой помпы с заявленной производительностью около 200 л/час . Ведь даже , в которых помпа работает на 100 л/час, вполне справляются со своей задачей. Если же ты гонишься за производительность и при этом хочешь максимально тихой работы, тогда самый приемлемый выбор - помпа D5 , но нужно учесть ее относительно высокую стоимость. Производителем заявляется, что ее средний показатель работы - около 450 л/час , по факту, в контуре средней конфигурации (водоблок на процессоре и ещё один на видеокарте) она выдает уверенных 200 л/час. Популярность двигателя D5 подкреплена тем фактом, что каждый именитый производитель выпускает свой вариант данной помпы, комплектются ее своим топом (крышкой), который привносит в дизайн индивидуальность, но при этом двигатель один и тот же - и работает он тихо, надежно и производительно.

РЕЗЕРВУАРЫ

Резервуар тоже является обязательным элементом СВО . Если посмотреть на вышеупомянутые необслуживаемые СВО, то у них нет резервуара, но в их случае система является герметичной и полностью заполнена жидкостью , то есть там нет воздуха. В кастомных же СВО резервуар служит для предотвращения возникновения воздуха в контуре, отслеживания уровня охлаждающей жидкости и удобного залива этой самой жидкости в контур.

Производятся резервуары, в основном, из акрила или стекла . Стеклянные дороже, но они более качественные. К примеру, акриловый резервуар может треснуть, если при его монтаже применить силу больше той, что следует, и сильно закрутить его конструктивные элементы.

Если ты не планируешь делать моддинг проект, то тебе хватит даже самого маленького акрилового резервуара , так как основные функции он сможет обеспечить. Единственное отличие маленького от большого заключается в том, что в маленький чаще нужно заливать охлаждающую жидкость.

ФИТИНГИ

Та маленькая , но очень важная часть, без которой бы не смогла полноценно функционировать ни одна система водяного охлаждения . Фитингов существует очень много и отличаются они по дизайну, типу совместимых шлангов, материалу и т.д. Самыми распространёнными являются фитинги для трубок 10/13 , то есть с внутренним диаметром 10 мм и внешним 13 мм. Есть фитинги с гайкой (компрессионные), а есть классические фитинги-елочки (штуцеры), на которые шланг просто надевается и зажимается скобой. В целом, по фитингам, особых нюансов нет. Просто выбирай нужный по дизайну, типу шланга, ну и материалу.

Разновидностью фитингов являются адаптеры , которые позволяют сделать контур СВО более красивым и избавить его от "вермишели" из трубок. Ведь трубки имеют большой радиус изгиба и если нужен небольшой переход между неудобно расположенными друг к другу компонентами СВО, то адаптеры - это хорошее решение.

ШЛАНГИ

Также очень важная часть системы жидкостного охлаждения. Позволяет соединить все компоненты СВО воедино . Различаются шланги исполнением , материалом , диаметром , расцветкой . Как было указано выше, наибольшее распространение обрели шланги с диаметром 10/13 .

Что касается материала, то шланги изготавливаются, в основном, из ПВХ или силикона . ПВХ-варианты дешевле, но у них радиус изгиба больше и они со временем мутнеют . Соответственно, при использовании силиконовых шлангов у тебя есть больше возможностей сделать эстетически красивый контур , что важно в различных моддинг проектах.

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Она является теплоносителем в контуре СВО . То есть она переносит тепло от горячих элементов (водоблоков) к элементам, которые тепло рассеивают (радиаторам). В контуре лучше всего использовать специальную профильную жидкость , но может подойти даже дистиллированная вода, которая лучше переносит тепло за счет отсутствия химических добавок, хотя она и нуждается в более частой замене .

Теперь ты знаешь основную информацию , которая позволит тебе определиться с комплектацией твоей первой системы водяного охлаждения . А если хочешь узнать еще больше, тогда можешь ознакомиться с тестами и обзорами на нашем сайте и YouTube-канале , а также мы постоянно открыты для твоих вопросов.

С видео версией данного руководства ты можешь ознакомиться ниже.

В этой статье я постараюсь рассказать о своей попытке изготовить систему водяного охлаждения для процессора в домашних условиях. При этом опишу основные моменты и технические тонкости на примере собственного опыта. Если вам интересно подробное иллюстрированное руководство по изготовлению, сборке и установке такой системы, то добро пожаловать под кат.

Трафик, много картинок! Видео процесса изготовления в самом низу.

Мысль о создании более эффективного охлаждения домашнего компьютера у меня зародилась в процессе поиска способа повысить производительность своего компьютера с помощью «разгона» процессора. Разогнанный процессор потребляет в полтора раза больше мощности и соответственно греется. Главный ограничитель покупки готовой – цена, покупка в магазине готовой системы водяного охлаждения вряд ли обойдется дешевле ста долларов. Да и в обзорах бюджетные системы жидкостного охлаждения не особо хвалят. Так было решено сделать простейшую СВО самостоятельно и с минимальными затратами.

Теория и сборка

Основные детали

Водоблок (или теплообменник)
Центробежный водяной насос (помпа) мощностью 600 литров/ч.
Радиатор охлаждения (автомобильный)
Расширительный резервуар под теплоноситель (воду)
Шланги 10-12 мм;
Вентиляторы диаметром 120мм (4 штуки)
Источник питания для вентиляторов
Расходные материалы

Водоблок

Основная задача водорблока это быстро забрать у процессора тепло и передать его теплоносителю. Для данных целей наиболее подходит медь. Возможно изготовление теплообменника и из алюминия, но его теплопроводность (230Вт/(м*К)) вдвое меньше меди (395,4 Вт/(м*К)). Также немаловажно устройство водоблока (или теплообменника). Устройство теплообменника представляет собой один или несколько непрерывных каналов, проходящих через весь внутренний объем водоблока. При этом важно максимально увеличить поверхность соприкосновения с водой и избежать застоев воды. Для увеличения поверхности обычно используют частые надрезы на стенках водоблока или устанавливают мелкие игольчатые радиаторы.

Я не пытался сделать что-то сложное, поэтому начал делать простую ёмкость для воды с двумя отверстиями для трубок. За основу был взят латунный соединитель для труб, а основанием стала медная пластина толщиной 2 миллиметра. Сверху в такую же пластину вставляются две медные трубки диаметра шланга. Всё запаивается оловянно-свинцовым припоем. Делая водоблок побольше я сначала не задумывался о его весе. В собранном виде со шлангами и водой на материнской плате будет висеть более 300 грамм, и для облегчения пришлось использовать дополнительные крепления для шлангов.

Материал: медь, латунь
Диаметр штуцеров: 10 мм
Пайка: Оловянно-свинцовый припой
Способ крепления: винтами к креплению магазинного кулера, шланги крепятся хомутами
Цена: около 100 рублей

Выпиливание и пайка

Помпа

Помпы бывают внешние или погружные. Первая лишь пропускает ее через себя, а вторая ее выталкивает, будучи в нее погружена. Здесь использована погружная, помещается в ёмкость с водой. Внешнюю найти не удалось, искал в зоомагазинах, а там только погружные аквариумные помпы. Мощность от 200 до 1400 литров в час цена от 500 до 2000 рублей. Питается от розетки, мощность от 4 до 20 ватт. На твёрдой поверхности помпа сильно шумит, а на поролоне шум незначителен. В качестве резервуара для воды использовалась банка, вмещающая в себя помпу. Для присоединения силиконовых шлангов были использованы стальные хомуты на винтах. Для лёгкого надевания и снятия шлангов можно использовать смазку без запаха.

Максимальная производительность - 650 л/ч.
Высота подъема воды – 80 см
Напряжение – 220В
Мощность – 6 Вт
Цена - 580 рублей

Радиатор

Насколько качественным будет радиатор, во многом определит эффективность всей системы водяного охлаждения. Тут использован автомобильный радиаторсистемы отопления (печка) от девятки, куплен старый на барахолке за 100 рублей. К сожалению, интервал между пластинами в нём оказался меньше миллиметра, поэтому пришлось вручную раздвигать и сжимать пластины по нескольку штук, чтобы слабые китайские вентиляторы смогли продуть его насквозь.

Материал трубок: медь
Материал ребер: алюминий
Размер: 35х20х5 см
Диаметр штуцеров: 14 мм
Цена: 100 рублей

Обдув

Обдувается радиатор двумя парами 12 см вентиляторами спереди и сзади. Запитать 4 вентилятора от системного блока во время проверки не представилось возможным, поэтому пришлось собрать простой блок питания на 12 вольт. Вентиляторы были соединены параллельно, и подключены с учётом полярности. Это важно, иначе с большой вероятностью вентилятор можно испортить. У кулера 3 провода: черный (земля), красный (+12В) и желтый (значение скорости).

Материал: китайский пластик
Диаметр: 12 см
Напряжение: 12 В
Ток: 0.15 А
Цена: 80*4 рублей

Хозяйке на заметку

Цель снижения шума я не ставил из-за стоимости вентиляторов. Так вентилятор за 100 рублей изготовлен из чёрного пластика и потребляет 150 миллиампер тока. Именно такие я использовал для обдува радиатора, дует слабо, зато дешёвый. Уже за 200-300 рублей можно найти намного более мощные и красивые модели с потреблением 300-600 миллиампер, но на максимальных оборотах они шумные. Это решается силиконовыми прокладками и антивибрационными креплениями, но для меня решающее значение играла минимальная стоимость.

Блок питания

Если готового под рукой нет, можно собрать простейший из подручных материалов и микросхемы, которая стоит меньше 100 рублей. Для 4 вентиляторов необходим ток 0,6 А и немного про запас. Микросхема даёт примерно 1 ампер при напряжении от 9 до 15 вольт в зависимости от модели. Можно использовать любую модель, выставляя 12 вольт переменным резистором.

Инструменты и паяльник
Радиодетали
Микросхема
Провода и изоляция
Цена: 100 рублей

Установка и проверка

Аппаратная часть

Процессор: Intel Core i7 960 3.2 ГГц / 4.3 ГГц
Системная плата: ASUS Rampage 3 formula
Блок питания: OCZ ZX1250W
Термопаста: АЛ-СИЛ 3

Программное обеспечение

Windows 7 x64 SP1
Prime 95
RealTemp 3.69
Cpu-z 1.58

Особо долго тестировать не пришлось, т.к. результаты не приближались даже к возможностям воздушного кулера. Радиатор СВО обдувался пока только двумя китайскими вентиляторами из 4х возможных и ещё не были раздвинуты шире пластины для лучшего продува. Так в режиме экономии энергии и нулевой загрузке температура процессора на воздухе примерно 42 градуса, а на самодельной СВО 57 градусов. Запуск теста prime95 на 4 потока (50% загрузка) прогревает до 65 градусов на воздухе и до 100 градусов за 30 секунд на СВО. При разгоне результаты ещё хуже.

Была предпринята попытка сделать новый водоблок с более тонкой (0,5 мм) медной пластиной основания и почти втрое более вместительный внутри, правда из тех же материалов (медь + латунь). В радиаторе раздвинуты пластины для лучшего продува и добавлено ещё два вентилятора, теперь их 4 штуки. В этот раз в режиме экономии энергии и нулевой загрузке температура процессора на воздухе примерно 42 градуса, а на самодельной СВО примерно 55 градусов. Запуск теста prime95 на 4 потока (50% загрузка) прогревает до 65 градусов на воздухе и до 83 градусов на СВО. Но при этом вода в контуре начинает довольно быстро нагреваться и уже через 5-7 минут температура процессора достигает 96 градусов. Это показания без разгона.

Собирать СВО было, конечно интересно, но применить её для охлаждения современного процессора не удалось. В старых компьютерах отлично справляется штатный кулер. Может быть я подобрал некачественные материалы или неправильно изготавливал водоблок, но собрать СВО менее, чем за 1000 рублей в домашних условиях мне не представляется возможным. Почитав обзоры бюджетных готовых СВО, имеющихся в магазинах я не надеялся, что моя самоделка будет лучше хорошего воздушного кулера. Для себя сделал вывод, что не стоит экономить в будущем на комплектующих для СВО. Когда решусь покупать СВО для разгона, однозначно буду собирать её сам из отдельных деталей.

Видеоролик

Как полностью cвоими руками сделать систему водяного охлаждения компа

все в рабочем состоянии

Современные процессоры, графические или основные, становятся все мощнее. С прилагающимися кулерами, температура даже в простое может превышать 60 градусов. А как шумят вентиляторы! Поэтому появилось выражение:»Видеокарта пошла на взлет”))
Но есть альтернативное решение.

Инструкция

Уровень сложности: Непросто

Что вам понадобится:

Лист меди/алюминия, толщиной 1мм
Клей момент, нужен по-любому, может пригодиться и
Герметик
антенны от старых (или новых) радиоприемников
шланг ПВХ
аквариумная помпа
бутылка
монитор с помойки (ЭЛТ)

1 шаг

Садимся за стол.
Замеряем извлеченный из компа (будьте осторожны) процессор линейкой. Прикидываем размер будущего водоблока, он должен покрывать всю крышку процессора, но излишек большим быть не должен.
Допустим, 4см на 4см.

2 шаг

Разбираем старый монитор, в нем есть разные радиаторы, выберите самый близкий к размеру процессора. Помните, лучше излишек, чем недостаток. В радиаторе есть дырочка для болта, которым крепится транзистор. Изнутри ее залейте клеем, снаружи обмажьте термопастой (не в процессе сборки, конечно)) если размеры радиатора позволяют, можно вкрутить туда тот болт, обмазав клеем, процессор будет не на нем стоять, а на свободном месте). Свободное место зашкурить на доске самой мелкой шкуркой.

3 шаг

Из листа металла вырезаем крышку для радиатора, загибаем «крылышки”, которые будут прикрывать бока радиатора. «Крылышки” рисовать с учетом высоты ребер радиатора. Вырезаем, загибаем (в тисках под 90 гр), подставляем к радиатору, т.е. днищу. Вместо радиатора, если не нашли, можно использовать такую же крышку, только высота будущего водоблока должна быть минимальной.

4 шаг

Таким же образом выполняем детали водоблоков GPU , северного моста, только для них можно обойтись и без радиаторов, для видеокарты можно днище чуть поцарапать изнутри.
Вкладываем детали друг в друга, закрепляем в таком положении тисками,заливаем швы клеем, оставив маленькую дырочку, размер ее не принципиален, но чем меньше, тем лучше. Изнутри швы можно промазать герметиком)))

5 шаг

Для наглядности ребра… гм… в другой проекции

После высыхания деталей (через двое суток) берем антенну, разламываем сильным раздвижением. Самую толстую трубку раскусываем: если короткая, то на 2 части, если длинная, то на 4 (кусачками раскусываем, а не зубами).
Берем сверло по толщине трубки, сверлим в CPU -водоблоке 3 отверстия насквозь, кроме последнего ребра. См. картинку. Теперь замазываем среднюю дырочку клеем, и ту, размер которой не принципиален. Еще раз промазываем швы.

6 шаг

Высохло? Вставим трубки в боковые дырочки, обмажем клеем. То же самое с другими водоблоками.
Изготовляем крепления под сокеты, чтобы плотно прижималось.

7 шаг

Гыг-гыг

Отрежем у бутылки горловину, вставим туда погружной фильтр, иначе помпу. Крепим 5-мм-е шланги, думаем: не хватает радиатора. От печек, покупные брать не будем: сделаем сами!
Остался радиатор от процессора. Еще 3 подобных берем у друзей, если будем разгонять, или 2, если не будем.

8 шаг

Место на радиаторе, где лежит проц, закрываем крышкой, похожей на крышку от чипсета, но с четырьмя лепестками. Заливаем, сохнет, сверлим, вставляем – все по старому сценарию.

9 шаг

Собираем накоНЕЦ!
У меня такая схема: помпа в бутылке – радиатор♣ – радиатор – радиатор♣ – северный мост – CPU – помпа в бутылке.
♣ – вентилятор, все от 5 вольт

10 шаг

Смотрим температуру: при 20% разгоне 4 пня выше 70 не поднималась (сейчас разгон убран).

Все, что вы делаете, вы делаете на свой страх и риск
Протестируйте систему перед установкой
Воду можно заливать дистиллированную, но у меня год вода из-под крана крутится
Ни в коем случае не забывайте про щель, размер к-й не принципиален, ни в одном водоблоке, и в радиаторах, и не забывайте ее залить после просверливания дырочек.
Один радиатор лучше поставить между северным мостом и CPU.

Если вы купили мощный новый компьютер, то он будет потреблять достаточно много электроэнергии, а также громко шуметь, что является весьма неприятным и очень существенным недостатком. Достаточно громоздкие системные блоки (для циркуляции воздуха), с большими кулерами, в этом случае не самый лучший вариант, поэтому сегодня мы расскажем вам об альтернативном варианте – водяном охлаждении для компьютера (а конкретно о его видах, особенностях и, конечно же, преимуществах).

Зачем необходимо водяное охлаждение?!
Как мы уже сказали, обычные компьютерные вентиляторы создают много шума, а кроме того, даже, несмотря на их большую мощность, они не способны рационально отводить из системного блока выделяемое компонентами компьютера тепло, что само по себе повышает риск выхода из строя, какого-либо элемента от перегрева.

В этих условиях производители обратили своё внимание на системы жидкостного охлаждения компьютерных деталей. Проверка множества таких систем в целом показывает, что жидкостная система охлаждения компьютера имеет право на существование в силу целого ряда показателей, выгодно отличающих её от воздушной системы.

Преимущества и принципы работы водяного охлаждения

Водяному охлаждению не требуется большого объёма системного блока для того, чтобы обеспечивать лучшую циркуляцию воздуха в самом системном блоке. Кроме всего прочего, она гораздо меньше шумит, что, кстати, также является немаловажным фактором для людей, которые по тем или иным причинам проводят много времени за компьютером. Любая же воздушная система, пусть даже самая качественная, при всех своих преимуществах, во время своей работы непрерывно создаёт поток воздуха, который гуляет по всему системному блоку, в любом случае увеличивает шум в помещении, а для многих пользователей важен низкий уровень шума, так как постоянный гул очень надоедает и раздражает. Программное обеспечение самостоятельно регулирует давление потока жидкости в системе, в зависимости от интенсивности тепловыделения процессора и других компонентов компьютера. То есть система может автоматически увеличивать или уменьшать эффективность теплоотвода, что обеспечивает непрерывный и точный контроль температурного режима, как любого отдельного элемента (будь то процессор, видеокарта или винчестер), так и во всём пространстве системного блока. Таким образом, применение жидкостного охлаждения ликвидирует также и тот недостаток любой воздушной системы, когда детали компьютера охлаждаются преимущественно воздухом из системного блока, который непрерывно нагревается этими же деталями и не успевает своевременно выводиться за пределы блока. С жидкостью такие проблемы исключены. Такая система способна справляться со своими задачами гораздо эффективнее любого воздушного охлаждения.

Также, помимо высокого уровня шума, воздушное охлаждение компьютера приводит к большому скоплению пыли: как на самих вентиляторах кулеров, так и на остальных комплектующих. В свою очередь это очень негативно сказывается как на воздухе в помещении (когда из системного блока выходит поток воздуха с пылью), так и на быстродействии всех комплектующих, на которых оседает вся пыль.

Виды водяного охлаждения по месту охлаждения

Наибольшую важность в любой подобной системе представляет радиатор процессора . По сравнению с традиционными кулерами, процессорный радиатор с двумя подведёнными к нему трубками (одна на вход жидкости, другая на выход) выглядит очень компактно. Это особенно радует, потому что эффективность охлаждения такого радиатора явно превосходит любой кулер.

Графические чипы видеокарт охлаждаются так же, как и процессоры (параллельно с ними), только радиаторы для них поменьше.

Не меньшую эффективность имеет жидкостное охлаждение винчестера . Для этого разработаны очень тонкие водяные радиаторы, которые крепятся к верхней плоскости жёсткого диска и благодаря максимально большой площади контакта обеспечивают хороший теплоотвод, что невозможно при обычном воздушном обдуве.

Надёжность всей водяной системы больше всего зависит от помпы (качающего насоса): прекращение циркуляции жидкости моментально вызовет падение эффективности охлаждения практически до нуля.

Системы жидкостного охлаждения делятся на два типа: те, что с помпой, и те, что без неё – безпомповые системы..

1-ый тип: системы жидкостного охлаждения с помпой
Существуют два типа помп: имеющие собственный герметичный корпус, и просто погружаемые в резервуар с охлаждающей жидкостью. Те, что имеют свой герметичный корпус, безусловно, дороже, но и значительно надёжнее, чем погружаемые в жидкость. Вся жидкость, используемая в системе, охлаждается в радиаторе-теплообменнике, к которому крепится низкооборотный кулер, создающий поток воздуха, который и охлаждает текущую в изогнутых трубках радиатора жидкость. Кулер никогда не развивает большой скорости вращения и потому шум от всей системы намного меньше, чем от мощных кулеров, используемых в воздушном охлаждении.

2-ой тип: безпомповые системы
Как понятно из названия – никакого механического нагнетателя (т.е. помпы) в них нет. Циркуляция жидкости осуществляется с использованием принципа испарителя, который создаёт направленное давление, движущее охлаждающее вещество. Жидкость (с низкой температурой кипения) непрерывно превращается в пар, когда нагревается до определённой температуры, а пар – в жидкость, когда попадает в радиатор теплообменника-конденсатора. Только тепло выделяемое охлаждаемым элементом заставляет двигаться жидкость. К достоинствам этих систем относятся: компактность, простота и невысокая стоимость, поскольку отсутствует помпа; минимум движущихся механических частей – обеспечивает низкий уровень шума и низкую вероятность механических поломок. Теперь о недостатках данного типа водяного охлаждения компьютера. Эффективность и мощность таких систем - значительно ниже, чем у помповых; используется газовая фаза вещества, а это значит, что нужна высокая герметичность конструкции, потому как любая утечка приведёт к тому, что система сразу же потеряет давление и, как следствие, станет неработоспособной. Причём заметить и исправить это будет очень нелегко.

Стоит ли устанавливать водяное охлаждение на компьютер?

Достоинствами данного типа жидкостного охлаждения являются: высокая эффективность, небольшие размеры радиаторов компьютерных чипов, возможность параллельного охлаждения сразу нескольких устройств и невысокий уровень шума – во всяком случае, ниже, чем шум от мощного кулера любой воздушной системы. Собственно, всем этим и объясняется, что производители ноутбуков стали использовать жидкостное охлаждение одними из первых. Единственным их недостатком, пожалуй, является только сложность установки в системные блоки, которые изначально проектировались для воздушных систем. Это, разумеется, не делает установку подобной системы в ваш компьютер невозможной, просто она будет сопряжена с определёнными трудностями.

Вполне вероятно, что через некоторое время в компьютерной технике произойдёт переход от систем воздушного охлаждения к жидкостным системам, потому что кроме сложностей в установке подобных конструкций на сегодняшние корпуса системных блоков, каких-либо других принципиальных недостатков у них нет, а их преимущества перед воздушным охлаждением весьма и весьма значительны. С появлением на рынке подходящих корпусов для системных блоков популярность этих систем, скорее всего, будет неуклонно расти.

Таким образом, эксперты сайт ничего не имеют против данных систем охлаждения, а наоборот советуют именно им отдать предпочтение, если того требуют обстоятельства. Только при выборе той или иной системы не нужно экономить, дабы не попасть впросак. Дешёвые водяные системы охлаждения имеют низкое качество охлаждения и достаточно высокий уровень шума, именно поэтому, приняв решение установить водяное охлаждение, рассчитывайте на достаточно высокую сумму растрат.
