Введение

Ещё несколько лет назад водяное охлаждение считалось экстримом в мире моддинга. Системы обычно состояли из самостоятельно собранных пользователем блоков с редкими алюминиевыми деталями. Сегодня же, в 2005 году, водяное охлаждение стало весьма ценной и доступной, хотя всё ещё экзотической технологией. С помощью компаний вроде Koolance, Danger Den и Swiftech массовое производство компонентов систем водяного охлаждения открыло дверь даже для не слишком опытных моддеров.

Для водяного охлаждения существует две основные сферы применения: бесшумные компьютеры и экстремальный "разгон". Любителям бесшумных ПК водяное охлаждение позволяет избавиться от громких вентиляторов, в то же время, обеспечивая превосходный отвод тепла. Петля водяного охлаждения проходит через самые горячие участки ПК (CPU, GPU) и передаёт тепло на теплообменник. В результате компоненты не так сильно нагреваются, что создаёт неплохой потенциал для "разгона".

Проектируем общий вид системы

Перед тем, как начать выбирать компоненты, следует спроектировать вашу систему. Главное, что нужно продумать, - как разместить все компоненты внутри вашего корпуса.

Ниже мы привели список компонентов, которые используются в типичной системе водяного охлаждения.

• Головки охлаждения: передают тепло от системных компонентов жидкости.
• Насос: заставляет жидкость циркулировать по трубкам.
• Теплообменник: рассеивает в воздух тепло, полученное от жидкости.
• Вентилятор и кожух: помогают продувать воздух через теплообменник.
• Резервуар: нужен для заполнения системы жидкостью и удаления из неё пузырьков.
• Трубки: по ним течёт жидкость.

Будь ваша система полностью заключена в корпус (здесь "средняя башня" не подойдёт) или вы будете использовать внешний теплообменник, вы должны всё предварительно продумать. Водяное охлаждение - это не тот проект, который можно дорабатывать по ходу. Если вы что-то упустите, то во время сборки системы потратите намного больше времени и денег.

Головки охлаждения

Выбор нужных головок охлаждения обычно не представляет труда. Всё попросту упирается в деньги. Посетите несколько сайтов, предлагающих головки охлаждения, и решите, какая из них лучше всего вам подойдёт. Обратите внимание, из какого материала изготовлена головка (обычно медь) и подойдёт ли она для диаметра ваших трубок. Некоторые сайты продают головки, изготовленные из серебра, а не из меди. Несмотря на очевидный шик, реальные преимущества серебра перед медью ничтожны, так что мы не рекомендуем их покупать, даже если вы можете себе это позволить.

Если вы планируете охлаждать видеокарту, то неплохо будет взять две головки, чтобы охлаждать и GPU, и видеопамять. Большие головки, охлаждающие оба компонента, обычно трудно устанавливать, да и высота чипов на каждой карте разная. Кроме того, неправильный монтаж такой головки может привести к катастрофическим результатам. В большинстве случаев лучше всего купить головку для GPU, а к памяти прикрепить обычные радиаторы.

Купить головки охлаждения вы можете на следующих сайтах.

Насос

При выборе насоса следует учитывать несколько факторов. Для простоты мы будем рассматривать только линейные насосы, а не погружные.

Сначала нужно решить, будете ли вы питать насос от блока питания компьютера (12 В) или от розетки (220 В). Что касается производительности, то никакой разницы между двумя указанными способами нет. Преимущество 12-В насоса в том, что вы никогда не забудете его включить, так как он запускается вместе с компьютером. Недостатком будет то, что подобные насосы стоят несколько дороже сетевых вариантов. В принципе, если насос питается от сети, то для него тоже можно установить выключатель, который будет автоматически его запускать при старте компьютера. Некоторые пользователи таких насосов вообще никогда их не выключают, чтобы случайно не забыть включить насос.

При выборе насоса следует обращать внимание на такие параметры, как гидростатический напор, уровень шума, надёжность и скорость потока. Гидростатический напор очень важен - насос с большой скоростью потока, но маленьким напором не сможет прокачать жидкость через радиатор и головки охлаждения. Уровень шума насосов бывает разный, однако они редко работают громче, чем вентилятор теплообменника. Не забудьте установить прокладку между насосом и корпусом (в комплект поставки некоторых насосов прокладки уже входят). Тогда вибрация насоса не будет передаваться на корпус.

На следующих сайтах вы можете ознакомиться с популярными решениями.

Во всех системах водяного охлаждения необходимо отводить тепло от жидкости. Наиболее распространённый способ отвода тепла заключается в использовании теплообменника/радиатора. Он представляет собой змеевик, снабжённый большим количеством металлических рёбер и размещающийся снаружи или внутри корпуса компьютера. Через теплообменник пропускается жидкость, которая передаёт тепло рёбрам, а они, в свою очередь, окружающему воздуху. Конечно, существуют и более изощрённые технологии, но для большинства систем одного радиатора будет более чем достаточно.

Поскольку водяное охлаждение компьютера во многом напоминает радиатор автомобиля, вряд ли вас удивит, что самый дешёвый и наиболее эффективный способ конструкции теплообменника копирует систему охлаждения автомобиля. Однако использовать стандартный автомобильный радиатор будет практически невозможно из-за его большого размера и требований по потоку. Вместо этого энтузиасты зачастую берут так называемую сердцевину подогревателя (heater core). Наиболее популярные сердцевины для водяного охлаждения берут от 1984 Chevrolet Chevette и 1977 Pontiac Bonneville, из-за их хорошего соответствия корпусам "полная башня". Сердцевина Chevette имеет подходящую площадь поверхности для одного 120-мм вентилятора, а Bonneville достаточно большая, чтобы вместить два вентилятора. Сердцевины можно купить в любом автомагазине за $20-$30.

Перед тем, как устанавливать упомянутые сердцевины подогревателя в компьютер, необходимо сделать небольшие модификации. Нужно обрезать трубки, идущие от сердцевины, и заменить их нужными трубками. Кроме того, тщательно вычистите сердцевину подогревателя, так как в комплекте поставки она обычно бывает не такой чистой.

Для эффективного охлаждения теплообменника часто забывают о кожухе, который, по сути, является прослойкой между вентиляторами и радиатором. Стандартные вентиляторы корпуса отличаются "мёртвым пятном" в центре, поэтому кожух необходим для создания ровного воздушного потока вдоль рёбер.

Кожух очень просто сконструировать: его можно сделать из картона, листа металла или другого подручного материала. Один из самых удобных кожухов для сердцевины подогревателя Bonneville 77 можно сделать из контейнера для еды. Возьмите CD, обведите его на контейнере и вырежьте. В итоге вы получите два отверстия, идеально подходящие для 120-мм вентиляторов. Затем прикрепите вентиляторы к кожуху с помощью винтов, после чего подсоедините кожух к радиатору скотчем. Если будете вырезать свой кожух, делайте его толщиной не менее двух сантиметров: чем больше расстояние между вентиляторами и поверхностью радиатора, тем лучше.

Ниже приведены самые распространённые решения для теплообменника.

• Сердцевина подогревателя
• Black Ice

Резервуар, трубки и жидкость

Существует три способа заполнения системы водяного охлаждения. Всё зависит от размеров корпуса и от количества работы, которую вы готовы тратить на обслуживание вашей системы.

Первый метод состоит в использовании резервуара - простого контейнера с входным и выходным патрубками, а также с крышкой для заливки жидкости. Резервуар обладает несколькими преимуществами, самое важное из которых - лёгкий способ заполнения системы. Кроме того, размещение резервуара перед входным патрубком насоса гарантирует постоянную подачу жидкости в насос. Однако резервуар не понижает температуру жидкости: большое её количество означает, что она дольше будет достигать теплового баланса.

Простой и недорогой способ заполнения системы заключается в использовании T-line. При этом в водяной цикл размещается T-разветвитель, обычно перед насосом, от которого выходит трубка. Она работает в качестве небольшого резервуара, который можно наполнять с помощью воронки. Многие моддеры используют T-line не только из-за низкой цены, но также из-за того, что для этого требуется меньше пространства, чем для резервуара.

Наконец, вы можете использовать закрытый цикл, но при этом нужен погружной насос. Достаточно просто разместить насос в большом резервуаре с жидкостью и включить его. Когда система будет заполнена жидкостью, следует подключить входной патрубок насоса к трубке. Такое решение выглядит наиболее элегантным, но его труднее обслуживать.

В принципе, покупать специальные трубки на сайтах вовсе необязательно. Подойдут любые, лишь бы они имели правильный внутренний диаметр (ID), а патрубки - правильный внешний диаметр (OD).

Если будете покупать на сайтах моддеров, то там чаще всего встречаются трубки Clearflex-60 и Tygon. Основное отличие заключается в том, что трубки Tygon сертифицированы для лабораторного использования и обычно стоят чуть дороже.

Кроме того, не забывайте купить достаточное число креплений для трубок. Они бывают разных типов, берите те, которыми вам будет удобнее пользоваться.

Кроме того, к дистиллированной воде можно добавить хладагент. Опять же, вовсе необязательно покупать его на сайтах моддеров. Можно взять автомобильный хладагент. Следуйте указаниям на бутыли и создайте правильную смесь для вашей системы. Есть несколько причин использовать хладагент. Самая важная - предотвратить электрохимическую коррозию. Кроме того, хладагент предотвратит рост водорослей, да и краситель упростит обнаружение утечек.

Заключение и общие советы

Водяное охлаждение сегодня уже не такое сложное и опасное. Следуйте нашим советам, и вы не только сможете улучшить охлаждение вашей системы, но и получите немало удовольствия от работы своими руками. Конечно же, правильно собранная и должным образом украшенная система водяного охлаждения привлечёт внимание друзей на игровой вечеринке..

Ниже мы привели советы, которые будут не лишними во время сборки.

• Семь раз отмерь, один отрежь.
• Избегайте перегибов и 90-градусных углов трубок. Чем меньше трубок и изгибов, тем легче работать насосу. И всегда соединяйте входной патрубок насоса прямой трубкой, без перегибов.
• Порядок головок охлаждения в цикле не слишком сильно влияет на температуру жидкости.
• Лучше, если вентиляторы будут выдувать воздух из радиатора, а не вдувать. Такой подход тише, да и более эффективен (если, конечно, использовать кожух).
• Пусть водяной цикл проработает пару часов без компьютера - тогда вы сможете обнаружить утечки. Лучше всего, если вы обмотаете все сочленения салфетками или газетной бумагой - тогда вы предотвратите попадание жидкости на компоненты системы.

То мы решили написать специальную статью, посвященную системам водяного охлаждения компьютеров . Мы постараемся рассказать обо всех аспектах водяного охлаждения для компьютеров , в частности мы расскажем о том, что такое система водяного охлаждения, из чего она состоит и как работает . Также мы затронем такие популярные вопросы, как сборка системы водяного охлаждения, обслуживание системы водяного охлаждения и многие смежные темы.

Что такое система водяного охлаждения

Система водяного охлаждения - это система охлаждения , которая для переноса тепла использует воду в качестве теплоносителя. В отличии от систем воздушного охлаждения, которые передают тепло напрямую воздуху, система водяного охлаждения сначала передает тепло воде .

Принцип работы системы водяного охлаждения

В системе водяного охлаждения компьютера тепло , вырабатываемое процессором, передается воде через специальный теплообменник , называемый ватерблоком . Нагретая таким образом вода, в свою очередь, переноситься в следующий теплообменник - радиатор , в котором тепло из воды передается воздуху и выходит за пределы компьютера. Движение воды в системе осуществляется с помощь специального насоса , который, чаще всего, называют помпой .

Превосходство систем водяного охлаждения над воздушными объясняется тем, что вода имеет более высокие, чем у воздуха, теплоемкость (4,183 кДж·кг -1 ·K -1 у воды против 1,005 кДж·кг -1 ·K -1 у воздуха) и теплопроводность (0,6 Вт/(м·K) у воды против 0,024-0,031Вт/(м·K) у воздуха). СВО обеспечивает более быстрый и эффективный отвод тепла от охлаждаемых элементов и, соответственно, более низкие температуры на них.

Эффективность и надежность систем водяного охлаждения доказана временем и применением в большом количестве различных механизмов и устройств, нуждающихся в мощном и надежном охлаждении, например двигателях внутреннего сгорания, мощных лазерах, радиолампах, заводских станках и даже АЭС .

Зачем компьютеру водяное охлаждение

Благодаря своей высокой эффективности, используя систему водяного охлаждения можно добиться как более продуктивного охлаждения, которое положительно скажется на разгоне, периоде жизни и стабильности системы, так и более низкого уровня шума от компьютера. При желании также можно собрать систему водяного охлаждения , которая позволит работать разогнанному компьютеру при минимуме шума . По этой причине системы водяного охлаждения в первую очередь актуальны для пользователей особо мощных компьютеров, любителей мощного разгона, а также людей, которые хотят сделать свой компьютер тише , но в тоже время не хотят идти на компромиссы с его мощностью.

Довольно-таки часто можно увидеть геймеров с трех и четырех чиповыми видео подсистемами (3-Way SLI, Quad SLI, CrossFire X) , которые жалуются на высокие температуры работы (более 90 градусов ) и постоянный перегрев видеокарт, которые при этом создают очень высокий уровень шума своими системами охлаждения . Иной раз кажется, что системы охлаждения современных видеокарт проектируются без учета возможности их использования в мультичиповых конфигурациях, что приводит к плачевным последствиям, когда видеокарты устанавливаются вплотную одна к другой - холодный воздух для нормального охлаждения им просто неоткуда черпать. Не спасают и альтернативные системы воздушного охлаждения , ведь всего несколько доступных на рынке моделей обеспечивают совместимость с мультичиповыми конфигурациями. В такой ситуации именно водяное охлаждение способно решить проблему - радикально понизить температуры, улучшить стабильность и повысить надежность функционирования мощного компьютера.

Компоненты системы водяного охлаждения

Компьютерные системы водяного охлаждения состоят из определенного набора компонентов, которые можно условно разделить на обязательные и необязательные, которые устанавливаются в СВО по своему желанию.

К обязательным компонентам системы водяного охлаждения компьютера относятся:

• ватерблок (минимум один в системе, но можно и больше)
• радиатор
• помпа
• шланги
• фитинги
• вода

Хотя данный список и не является исчерпывающим, к необязательным можно отнести такие компоненты как:

• резервуар
• термодатчики
• контролеры помпы и вентиляторов
• сливные краны
• индикаторы и измерители (потока, давления, расхода, температуры)
• второстепенные ватерблоки (для силовых транзисторов, модулей памяти, жестких дисков и т.д.)
• присадки к воде и готовые водные смеси
• бэкплейты
• фильтры

Для начала мы рассмотрим обязательные компоненты, без которых СВО попросту не может работать.

Ватерблок (от англ. waterblock) - это специальный теплообменник , с помощь которого тепло от греющегося элемента (процессора, видео чипа или иного элемента) передается воде . Обычно, конструкция ватерблока состоит из медного основания , а также металлической или пластиковой крышки и набора креплений, которые позволяют закрепить ватерблок на охлаждаемом элементе. Ватерблоки существуют для всех тепловыделяющих элементов компьютера, даже для тех, которым они не очень-то и нужны .

К основным типам ватерблоков можно смело отнести процессорные ватерблоки, ватерблоки для видеокарт , а также ватерблоки на системный чип (северный мост ). В свою очередь, ватерблоки для видеокарт также бывают двух типов:

• Ватерблоки, закрывающие только графический чип - так называемые «gpu only» ватерблоки
• Ватерблоки, закрывающие все нагревающиеся элементы видеокарты (графический чип, видеопамять, регуляторы напряжения и т.д.) - так называемые фулкавер (от англ. fullcover) ватерблоки

Хотя первые ватерблоки обычно делались из довольно-таки толстой меди (1 – 1.5 см), в соответствии с современными тенденциями в ватерблокостроении, для более эффективной работы ватерблоков их основания стараются делать тонкими. Также, для увеличения поверхности теплопередачи , в современных ватерблоках обычно применяют микроканальную или микроигольчатую структуру. В тех же случаях, когда производительность не столь критична и не ведется борьба за каждый отыгранный градус, например на системном чипе, ватерблоки делают без изощренной внутренней структуры, иногда с простыми каналами или вообще плоским дном.

Радиатор . Радиатором в системах водяного охлаждения называют водно-воздушный теплообменник, который передает воздуху тепло воды, набранное в ватерблоке. Радиаторы систем водяного охлаждения подразделяются на два подтипа :

• Пассивные, т.е. безвентиляторные
• Активные, т.е. продуваемые вентиляторами

Безвентиляторные (пассивные) радиаторы для систем водяного охлаждения встречаются сравнительно редко (например, радиатор в СВО Zalman Reserator) из-за того, что, помимо очевидных плюсов (отсутствие шума от вентиляторов), данный тип радиаторов отличается более низкой эффективностью (по сравнению с активными радиаторами ), что характерно для всех пассивных систем охлаждения. Помимо низкой производительности, радиаторы данного типа, обычно, занимают много места и редко помещаются даже в модифицированные корпуса.

Продуваемые вентиляторами (активные) радиаторы являются более распространенными в компьютерных системах водяного охлаждения так как обладают намного более высокой эффективностью . При этом, в случае использования тихих или бесшумных вентиляторов, можно добиться, соответственно, тихой или бесшумной работы системы охлаждения - основного преимущества пассивных радиаторов. Радиаторы данного типа бывают самого разного размера, но размер большинства популярных моделей радиаторов идет кратным к размеру 120 мм или 140мм вентилятора, то есть радиатор на три 120 мм вентилятора будет обладать размером примерно в 360 мм в длинну и 120 мм в ширину - для простоты, радиаторы такого размера, обычно, называют тройными или 360 миллиметровыми.

Не смотря на то, что редко в каких компьютерных корпусах есть места для установки радиаторов водяного охлаждения большего чем 120 мм размера, для настоящего моддера установить радиатор не составит труда.

Помпа - это электрический насос, ответственный за циркуляцию воды в контуре системы водяного охлаждения компьютера, без которого СВО бы попросту не работала. Помпы применяемые в системах водяного охлаждения бывают как работающие от 220 вольт, так и от 12 вольт. Ранее, когда в продаже редко можно было встретить специализированные компоненты для СВО, энтузиасты, в основном, использовали аквариумные помпы, которые работали от 220 вольт, что создавало определенные трудности так как помпу необходимо было включать синхронно с компьютером - для этого, чаще всего, применяли реле, которое включало помпу автоматически при старте компьютера. С развитием систем водяного охлаждения стали появляться специализированные помпы , например Laing DDC, которые обладали компактными размерами и высокой производительностью , при этом питались от стандартных компьютерных 12 вольт.

Поскольку современные ватерблоки обладают довольно-таки высоким коэффициентом гидросопротивления , что является платой за высокую производительность, то с ними рекомендуется применять специализированные мощные помпы, так как с аквариумной помпой (даже мощной) современная СВО не полностью раскроет свою производительность. Особо гнаться за мощностью, применяя в одном контуре по 2 – 3 последовательно установленные помпы или используя циркуляционный насос от системы домашнего отопления, тоже не стоит так как это не приведет к росту производительности системы в целом, ведь она, в первую очередь, ограничена максимальной теплорассеивающей способностью радиатора и эффективностью ватерблока.

Шланги или трубки , как бы их не называли , также являются одним из обязательных компоненто в любой системы водяного охлаждения, ведь именно по ним вода течет от одного компонента СВО к другому. Чаще всего, в компьютерной системе водяного охлаждения применяются шланги изготовленные из ПВХ, реже из силикона. Несмотря на популярные заблуждения, размер шланга не оказывает сильного влияния на производительность СВО в целом, главное не брать слишком тонкие (внутренний диаметр, которых меньше 8 миллиметров ) шланги и все будет ОК

Фитинги - это специальные соединительные элементы, которые позволяют подключить шланги к компонентам СВО (ватерблокам, радиатору, помпе). Фитинг и вкручиваться в отверстие с резьбой на компоненте СВО , сильно вкручивать их не нужно (никаких гаечных ключей) так как уплотнение соединения чаще всего осуществляется при помощи уплотнительного кольца из резины. Современные тенденции на рынке комплектующих для СВО таковы, что подавляющее большинство компонентов поставляются без фитингов в комплекте. Делается это для того, чтобы пользователь имел возможность самостоятельно подобрать фитинги , необходимые конкретно для его системы водяного охлаждения, ведь существуют фитинги разного типа и под разный размер шлангов. Самые популярные типом фитингов можно считать компрессионные фитинги (фитинги с накидной гайкой) и фитинги типа ёлочка (штуцеры). Фитинги бывают как прямыми, так и угловыми (которые часто идут поворотными) и ставятся они в зависимости от того, как вы собираетесь размещать систему водяного охлаждения у себя в компьютере. Фитинги также различаются по типу резьбы, чаще всего, в компьютерных системах водяного охлаждения встречается резьба стандарта G1/4, но в редких случаях встречаются также резьбы стандартов G1/8 или G3/8.

Также является обязательным компонентом СВО Для заправки систем водяного охлаждения лучше всего использовать дистиллированную воду , то есть воду, очищенную от всех примесей методом дистилляции. Иногда на западных сайтах можно встретить упоминания о деионизированной воде - существенных отличий у нее от дистиллированной нет, разве что производят ее другим способом. Иногда, вместо воды применяют специально приготовленные смеси или воду с различными присадками - существенных отличий в этом нет, поэтому данные варианты мы рассмотрим в рубрике необязательных компонентов систем водяного охлаждения. В любом случае, заливать воду из под крана или минеральную/бутилированную воду для питья крайне не рекомендуется.

Теперь остановимся подробнее на необязательных компонентах для систем водяного охлаждения .

Необязательные компоненты - это компоненты без которых система водяного охлаждения может стабильно и без проблем работать, обычно, они никак не влияют на производительность СВО, хотя в некоторых случаях могут немного ее уменьшить . Основной смысл необязательных компонентов в том, чтобы сделать эксплуатацию системы водяного охлаждения более удобной и красивой или вызывать у пользователя чувство безопасности эксплуатации СВО. Итак, перейдем к рассмотрению необязательных компонентов:

Резервуар (расширительный бачек) не является обязательным компонентом системы водяного охлаждения , несмотря на то, что большинство систем водяного охлаждения всетаки оснащены ими. Достаточно часто для удобной заправки системы жидкостью вместо резервуара применяют фитинг-тройник (T-Line) и заливную горловину. Преимущество безрезервуарных систем в том, что в случае установки СВО в компактный корпус ее можно разместить более удобно. Преимущество систем с резервуаром в более удобной заправке системы (хотя это зависит от резервуара) и более удобном удалении пузырей воздуха из системы. Резервуары встречаются самого разного размера и формы и выбирать их необходимо по критериям удобства установки и внешнего вида.

Cливной кран - это компонент, который позволяет более удобно сливать воду из контура системы водяного охлаждения . В обычном состоянии он перекрыт, но, когда появляется необходимость слить из системы воду, то его открывают. Достаточно простой компонент, который может сильно повысить удобство пользования, а точнее обслуживания , системы водяного охлаждения.

Датчики, индикаторы и измерители. Поскольку энтузиасты, обычно, любят всякие примочки и навороты, то производители просто не могли остаться в стороне и выпустили довольно много различных контролеров, измерителей и датчиков для СВО, хотя система водяного охлаждения может совершенно спокойно (и при этом надежно) работать и без них. Среди таких компонентов встречаются электронные датчики давления и потока воды, температуры воды, контролеры, подстраивающие работу вентиляторов под температуру, механически индикаторы движения воды, контролеры помп и так далее. Тем не менее, по нашему мнению, например, датчики давления и расхода воды имеет смысл ставить только в системы, предназначенные для тестирования компонентов СВО, так как особого смысла с этой информации для обычного пользователя просто нету . Ставить по несколько термодатчиков в разные места контура СВО, надеясь увидеть большой перепад температур, тоже особого смысла нет, так как вода имеет очень высокую теплоемкость, то есть нагреваясь буквально один градус вода «впитывает» большое количество тепла, при этом в контуре СВО она движется с довольно большой скоростью, что приводит к тому, что температура воды в разных местах контура СВО в одно время довольно слабо отличается, так что впечатляющих значений вам не увидеть Да и не стоит забывать, что большинство компьютерных термодатчиков имеют погрешность в ±1 градус.

Фильтр. В некоторых системах водяного охлаждения можно встретить фильтр, подключенный в контур. Его задача состоит в том, чтобы отфильтровывать разнообразные мелкие частицы , попавшие в систему - это может быть пыль которая была в шлангах, остатки пайки в радиаторе, осадок, появившийся от использования красителя или антикоррозионной добавки.

Присадки к воде и готовые смеси. В дополнение к воде, в контуре СВО можно применять различные присадки для воды, некоторые из них защищают от коррозии, другие предотвращают развитие бактерий в системе, а третьи позволяют подкрасить воду в системе водяного охлаждения нужным вам цветом. Существуют также готовые смеси, которые содержат воду в качестве основного компонента с антикоррозионными присадками и красителем. Также бывают готовые смеси в состав которых входят присадки, повышающие производительность СВО, хотя повышение производительности от них незначительное. В продаже также можно встретить жидкости для систем водяного охлаждения, сделанные не на основе воды, а на основе специальной диэлектрической жидкости, которая не проводит электрический ток и, соответственно, не вызовет короткого замыкания при утечке на компоненты ПК. Обычная дистиллированная вода, в принципе, тоже не проводит ток, но, пролившись на запыленные компоненты ПК, может стать электропроводной. Особого смысла в диэлектрической жидкости нет так как нормально собранная и протестированная система водяного охлаждения не протекает и достаточно надежна. Также стоит заметить, что антикоррозионные присадки, иногда, в процессе своей роботы выпадают в осадок мелкой пылью, а красящие присадки могут немного прокрасить шланги и акрил в компонентах СВО, но, по нашему опыту, на это не стоит обращать внимание, так как это не критично. Главное соблюдать инструкцию к присадкам и не лить их сверх меры, так как это уже может привести к более плачевным последствиям. Применять ли в системе просто дистиллированную воду, воду с присадками или готовую смесь - особой разницы нет, а оптимальный вариант зависит от того, что вам необходимо.

Бэкплейт - это специальная крепежная пластина, которая помогает разгрузить текстолит материнской платы или видеокарты от усилия, создаваемого креплениями ватерблока, соответственно, уменьшая изгиб текстолита и шанс угробить дорогостоящее железо. Хотя бэкплейт и не является обязательным компонентом, его можно довольно-таки часто встреть в СВО, некоторые модели ватерблоков идут сразу укомплектованными бэкплейтами, а к другим он доступен ввиде опционального аксессуара.

Второстепенные ватерблоки. Помимо охлаждения водой важных и сильно греющихся компонентов, некоторые энтузиасты ставят дополнительные ватерблоки на компоненты, которые либо слабо греются, либо не требуют мощного активного охлаждения, например. К компонентам, которым водяное охлаждение необходимо разве что для вида, относятся: силовые транзисторы цепей питания, оперативная память, южный мост и жесткие диски. Необязательность данных компонентов в системе водяного охлаждения заключается в том, что, даже если вы и поставите на эти компоненты водяное охлаждение, то никакой дополнительной стабильности системы, улучшения разгона или других заметных результатов вы не получите - связано это, в первую очередь, с малым тепловыделением данных элементов, а также с неэффективностью ватерблоков для этих компонентов. Из четких плюсов установки данных ватерблоком можно выделить лишь внешний вид, а из минусов - повышение гидросопротивления в контуре СВО, увеличение стоимости всей системы (при этом значительное) и, обычно, малая апгрейдопригодность данных ватерблоков.

Помимо обязательных и необязательных компонентов для систем водяного охлаждения также можно выделить категорию так называемых гибридных компонентов. Иногда, в продаже можно встретить компоненты, представляющие собой два или более компонента СВО, соединенных в одно устройство. Среди таких устройств бывают: гибриды помпы и процессорного ватерблока, радиаторы для сво со встроенными помпой и резервуаром, очень распространены помпы, совмещенные с резервуаром. Смысл таких компонентов заключается в уменьшении занимаемого места и более удобной установке. Минусом таких компонентов, обычно, является их ограниченная пригодность к апгрейду.

Отдельно стоит категория самодельных компонентов для систем водяного охлаждения. Первоначально, примерно с 2000 года, все компоненты для систем водяного охлаждения изготавливались или дорабатывались энтузиастами своими руками, ведь специализированных компонентов для СВО тогда попросту не производилось. Поэтому, если человек хотел установить себе СВО, то ему приходилось делать все своими руками. После относительной популяризации водяного охлаждения для компьютеров, компоненты для них начали производить большое количество фирм и сейчас можно без особых проблем купить как готовую систему водяного охлаждения, так и все необходимые компоненты для ее самостоятельной сборки. Так что, в принципе, можно сказать, что сейчас нет необходимости самостоятельно изготавливать компоненты СВО для того чтобы установить на свой компьютер водяное охлаждение. Единственными причинами, по которым сейчас, некоторые, энтузиасты занимаются самостоятельным изготовлением компонентов СВО являются желание сэкономить или попробовать свои силы в изготовлении таких компонентов. Тем не менее, желание сэкономить не всегда удается осуществить, ведь помимо стоимости работы и компонентов изготовляемой детали, также есть затраты времени, которые, обычно, не учитываются людьми, желающими сэкономить, но реальность такова, что времени на самостоятельное изготовление прийдется потратить уйму и результат при этом не будет гарантирован. Да и производительность и надежность у самодельных компонентов, зачастую, оказывается далеко не на самом высоком уровне, так как для изготовления комплектующих серийного уровня необходимо иметь очень прямые (золотые) руки Если решитесь на самостоятельно изготовление, к примеру, ватреблока, то учитывайте данные факты.

Внешняя или внутренняя СВО

Помимо прочих признаков, системы водяного охлаждения делятся на внешние и внутренние. Внешние системы водяного охлаждения, обычно, выполнены ввиде отдельного «ящика», т.е. модуля, который при помощи шлангов подключается к ватерблокам, установленным на комплектующих в корпусе вашего ПК. В корпусе внешней системы водяного охлаждения почти всегда располагается радиатор с вентиляторами, помпа, резервуар и, иногда, блок питания для помпы с датчиками температуры и/или потока жидкости. К внешним системам относятся, например, системы водяного охлаждения Zalman семейства Reserator. Системы, устанавливаемые ввиде отдельного модуля, удобны тем, что для пользователя нет необходимости дорабатывать корпус своего компьютера, но очень неудобны, если вы планируете перемещать свой компьютер даже на минимальные расстояния, например, в соседнюю комнату

Внутренние системы водяного охлаждения, в идеале, располагаются полностью внутри корпуса ПК, но, из-за того, что далеко не все компьютерные корпуса хорошо приспособлены для установки СВО, некоторые компоненты внутренней системы водяного охлаждения (чаще всего радиатор), можно часто увидеть, установленными на внешней поверхности корпуса. К плюсам внутренних СВО можно отнести то, что они очень удобны при переноски компьютера так как они не будут мешать вам и не будут требовать сливать жидкость при транспортировке. Еще одним плюсом внутренних СВО можно назвать то, что при внутренней установки СВО ни в коей мере не страдает внешний вид корпуса, причем при моддинге компьютера система водяного охлаждения может служить отличным украшением корпуса.

К минусам внутренних систем водяного охлаждения можно отнести относительную сложность их установки, по сравнению с внешними, а также необходимость модификации корпуса для установки СВО во многих случаях. Еще одним негативным моментом можно назвать то, что внутренняя СВО добавят вашему корпусу пару килограмм веса

Готовые системы или самостоятельная сборка

Системы водяного охлаждения, среди прочих признаков, также подразделяются по варианту сборки и комплектации на:

• Готовые системы, в которых все компоненты СВО покупаются в одном наборе, с инструкцией по установке
• Самодельные системы, которые собираются самостоятельно из отдельных компонентов

Обычно, многими энтузиастами считается, что все «системы из коробки» показывают низкую производительность, но это далеко не так - комплекты водяного охлаждения от таких известных марок, как Swiftech, Danger Dan, Koolance и Alphacool демонстрируют вполне приличную производительность и про них уж точно нельзя сказать, что они слабые, да и данные фирмы являются зарекомендовавшими себя производителями высокопроизводительных компонентов систем водяного охлаждения.

Среди плюсов готовых систем можно отметить удобство - вы покупаете сразу всё, что необходимо для установки водяного охлаждения в одном наборе, да и инструкция по сборке идет в комплекте. Кроме того, производители готовых систем водяного охлаждения, обычно, стараются предусмотреть все возможные ситуации, чтобы у пользователя, например, не возникло проблем с установкой и креплением компонентов. К минусам таких систем можно отнести то, что они не гибкие в плане конфигурации, к примеру, у производителя есть несколько вариантов готовых систем водяного охлаждения и изменить их комплектацию, чтобы подобрать комплектующие лучше подходящие именно вам, вы, обычно, не имеете возможности.

Покупая же комплектующие водяного охлаждения по отдельности вы можете подобрать именно те компоненты, которые, по вашему мнению, лучше всего подойдут вам. Помимо этого, покупая систему из отдельных компонентов, иногда, можно сэкономить, но тут уже всё зависит от вас. Из минусов такого подхода можно выделить некоторую сложность в сборке таких систем для новичков, например, нам доводилось видеть случаи, когда люди, недостаточно разбирающиеся в теме, покупали не все необходимые компоненты и/или несовместимые между собой компоненты и попадали впросак (понимали что что-то здесь не так) только когда садились за сборку СВО.

Плюсы и минусы систем водяного охлаждения

К основным плюсам водяного охлаждения компьютеров можно отнести: возможность сборки тихого и мощного ПК, расширенные возможности по разгону, улучшенная стабильность при разгоне, отличный внешний вид и долгий срок службы. Благодаря высокой эффективности водяного охлаждения, можно собрать такую СВО, которая позволила бы эксплуатировать очень мощный разогнанный игровой компьютер с несколькими видеокартами при относительно низком уровне шума, недостижимом для воздушных систем охлаждения. Опять же, благодаря своей высокой эффективности, систем водяного охлаждения позволяют достичь более высокого уровня разгона процессора или видеокарты, недостижимого с помощью воздушного охлаждения. Системы водяного охлаждения, чаще всего, имеют отличный внешний вид и отлично смотрятся в модифицированном (или не очень) компьютере.

Из минусов систем водяного охлаждения, обычно, выделают: сложность сборки, дороговизну и ненадежность. Наше мнение таково, что эти минусы имеют под собой мало реальных фактов и являются очень спорными и относительными. К примеру, сложность сборки системы водяного охлаждения однозначно нельзя назвать высокой - собрать СВО не сильно сложнее, чем собрать компьютер, да и вообще времена, когда все комплектующие необходимо было дорабатывать в обязательном порядке или делать все компоненты своими руками, давно прошли и на данный момент в сфере СВО практически все стандартизировано и доступно в продаже. Надежность, правильно собранных, систем водяного охлаждения компьютера тоже не вызывает сомнений, как не вызывает сомнения надежность автомобильной системы охлаждения или системы отопления частного дома - при правильной сборке и эксплуатации проблем быть не должно. Конечно, от брака или несчастного случая никто не застрахован, но вероятность таких событий существует не только при применении СВО, а и с самыми обычными видеокартами, жесткими дисками и прочими комплектующими. Стоимость же, по нашему мнению, также не стоит выделять как минус, так как такой «минус» тогда смело можно приписывать всей высокопроизводительной технике . Да и у каждого пользователя свое понимание про дороговизну или дешевизну. О стоимости СВО я хотел бы поговорить отдельно.

Стоимость системы водяного охлаждения

Стоимость, как фактор, является, наверное наиболее часто упоминаемым «минусом», который приписывают всем системам водяного охлаждения ПК . При этом все забывают, что стоимость системы водяного охлаждения сильно зависит от того, на каких компонентах ее собрать: можно собирать СВО, чтобы общая стоимость была подешевле не в ущерб производительности, а можно - выбирать комплектующие по максимальной цене При этом итоговая стоимость похожих по эффективности СВО будет отличатся в разы.

Стоимость системы водяного охлаждения также зависит от того, на какой компьютер ее будут ставить, ведь чем мощнее компьютер, тем, в принципе, и дороже будет СВО для него, так как для мощного компьютера и СВО нужна более мощная. По нашему мнению, стоимость СВО является вполне оправданной на фоне других комплектующих, ведь система водяного охлаждения по факту и является отдельным компонентом, причем, по нашему мнению, обязательным для по-настоящему мощных ПК. Еще одним фактором, который необходимо учитывать при оценки стоимости СВО, является ее долговечность так как, правильно подобранные, компоненты СВО могут служить не один год подряд, переживая многочисленные апгрейды всего остального железа - не многие компоненты ПК могут похвастаться такой живучестью (разве что корпус или, взятый с избытком, БП), соответственно трата относительно большой суммы на СВО плавно распределяется по времени и не выглядит расточительной.

Если же вам очень хочется установить себе СВО, а с финансами напряг и в ближайшее время улучшений не намечается, то никто не отменял самодельные компоненты

Водяное охлаждение в моддинге

Помимо высокой эффективности, системы водяного охлаждения для ПК отлично выглядят, что объясняет популярность использования систем водяного охлаждения в множестве моддинг проектов. Благодаря возможности применять цветные или флуоресцентные шланги и/или жидкости, возможности подсветить светодиодами водоблоки, подобрать комплектующие, которые будут подходить вам по цветовой гамме и стилю, систему водяного охлаждения можно отлично вписать в практически любой моддинг проект, и/или сделать ее основной фишкой вашего моддинг проекта. Использование СВО в моддинг проекте , при правильной установке, позволяет улучшить обзор некоторых комплектующих, обычно скрытых большими воздушными системами охлада.

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта , которые сделают из него целостную личность ! Подробнее о себе рассказываю в блоге .

Чтобы падая с вершины
покоренная вода
быстро двигала машины
и толкала поезда
Маршак С.Я. 1931г.

C приближением лета, весьма актуальна, стала проблема тепловыделения домашнего компьютера. Если зимой системный блок грел комнату так, что приходилось закрывать батарею центрального отопления, то с наступлением теплых дней, была уверенность в том, что старенький оконный кондиционер не справится с потоком тепла. А поскольку подошло и время апгрейда, было решено, сделать максимум возможного, с целью обеспечить комфортные условия работы.Распостраненные подходы к проблеме охлаждения компьютера

Базовый — приобрести готовый компьютер или комплектующие со штатными системами охлаждения. Типичный подход неискушенного пользователя, которых, кстати, подавляющее большинство, позволяет приобрести систему которая скорее всего будет работать и не перегреваться, но показатели шума вплотную приблизятся к медицинской норме в 45 Дб. Штатные кулера, как процессорные, так и для видеоплат, изготавливаются с целью минимизировать массу и соответственно цену. Производители видеокарт несколько более внимательны к ушам своих покупателей, существует достаточно много моделей видеокарт с пассивным охлаждением, а так же на рынке встречаются видеокарты с высокоэффективной и малошумящей системой охлаждения IceQ. Следует учесть, что производители компьютеров, оптимизируя соотношение цена/производительность, обычно, не ставят комплектующие имеющие качественные системы охлаждения, просто по причине их более высокой стоимости.

Пример правильного подхода к реализации системы охлаждения видеокарты, низкоскоростной вентилятор прогоняет воздух через радиатор и выбрасывает за пределы корпуса.

Продвинутый — заапгрейдить систему охлаждения компьютера более совершенными вентиляторами, кулерами и реобасами. Большинство наших читателей отличаются именно таким подходом. Наиболее распространена в России продукция и Zalman . В итоге, собирается система, нередко насчитывающая десяток вентиляторов, все с оптимизированной крыльчаткой и гидродинамическими подшипниками. Текстолит печатных плат с трудом выдерживает килограммы меди высокоэффективных радиаторов, пронизанных тепловыми трубками. Штатные системы охлаждения отправляются на помойку… Результат от всех этих модных усовершенствований падает прямо пропорционально мощности системы, так как температура внутри корпуса стремительно растет с повышением мощности, и в топовых конфигурациях прокачка воздуха через корпус все равно вызывает значительный шум. Возникает тупиковая ситуация, когда каждый компонент системы достаточно бесшумен, скажем 18-20 Дб, но собранные вместе они дают 30-35 Дб еще более неприятного, за счет различного спектра и возникающих интерференций, шума. Стоит отметить и повышенную сложность очистки от пыли подобной конструкции. Если штатную систему легко чистить раз в полгода обычным пылесосом, то все эти тонко-реберные конструкции современных кулеров очистить весьма сложно. Проблеме пыли в корпусах, производителями почему-то не уделяется достаточное внимание, лишь некоторые корпуса снабжены весьма неэффективными пылевыми фильтрами. Между тем, измельченная вентиляторами пыль не только вредит охлаждению, осаждаясь на поверхности радиаторов, но и весьма вредна для здоровья человека, так как не задерживается бронхами и очень долго выводится из легких. Некоторые источники, считают что вред от мелкой пыли сопоставим с вредом от пассивного курения. Сильно страдают от пыли накопители CD/DVD и FDD, встречался даже кардридер забитый пылью до полной невозможности работы.

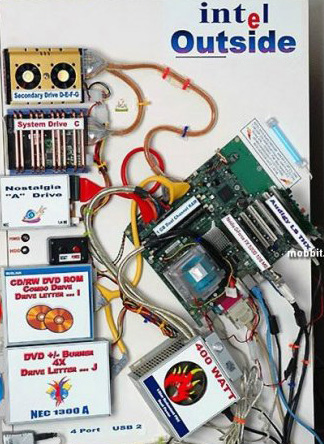

Экстремальный — некоторые люди в поисках идеала способны зайти достаточно далеко. В частности, проблему перегрева и пыли можно решить, приобретя у Zalman вот такой корпус:

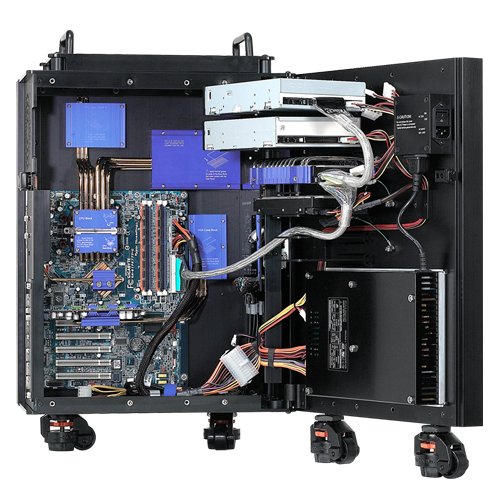

Те, кто решил собрать бесшумный медиацентр, могут обратить внимание на более компактный MiniATX вариант, стоящий вдвое дешевле.

Впрочем, и эти, рассчитанные на пассивное охлаждение корпуса, производитель рекомендует для разогнанных и производительных систем, обдувать внешним вентилятором. Отказавшись от корпуса вовсе, можно попробовать обойтись пассивным охлаждением. Компьютер ваш будет выглядеть примерно вот так:

Системы водяного охлаждения пользуются заслуженной популярностью у оверклокеров. Принцип их действия основан на циркуляции теплоносителя. Нуждающиеся в охлаждении компоненты компьютера нагревают воду, а вода в свою очередь, охлаждается в радиаторе. При этом радиатор может находиться снаружи корпуса, и даже быть пассивным.

Одна из наиболее совершенных систем водяного охлаждения, Zalman Reserator 2
MSRP 350$

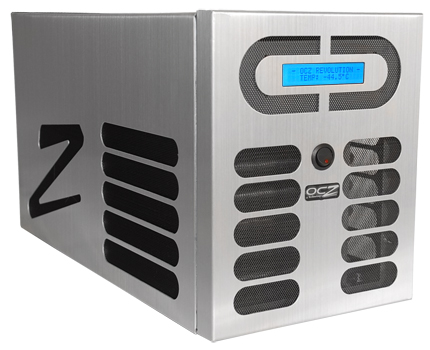

Следует отметить существование криогенных систем охлаждения для ПК, работающих по принципу смены фазового состояния вещества, подобно холодильнику и кондиционеру. Недостатком криогенных систем является высокий шум, большая масса и стоимость, сложность в инсталляции. Но только используя подобные системы, возможно добиться отрицательной температуры процессора или видеокарты, а соответственно и высочайшей производительности.

Исторически так сложилось, что блоки питания обделены бесшумными системами охлаждения. Во многом это обусловлено тем, что они рассеивают 15-25% потребляемой компьютером энергии. Вся эта мощность выделяется на разных, активных и пассивных компонентах блока питания. Греются силовые диоды и ключи инверторов, трансформаторы и дроссели… Традиционная схема компоновки блока питания требует переосмысления с переходом на внешнее охлаждение. Блоки питания с возможностью подключения к водяной системе охлаждения производит только одна компания.

Бесшумные блоки питания других производителей маломощны, либо являются бесшумными только до определенной, весьма небольшой нагрузки.

К сожалению, производители БП в настоящее время не выпускают блоки питания мощностью свыше 400 Вт с пассивной системой охлаждения. Отчасти это связано с возросшими требованиями к мощностным параметрам БП, отчасти с нежеланием производителей искать новые решения (таким решением могло бы быть к примеру, заливка внутренностей ИБП теплопроводным компаундом, использование тепловых трубок). В сложившейся ситуации, можно рекомендовать обратить внимание на блоки питания, отвечающие требованиям программы . Обладая КПД около 90%, такие БП могут обеспечить минимальный уровень шума системы охлаждения.Создание полностью бесшумного компьютера

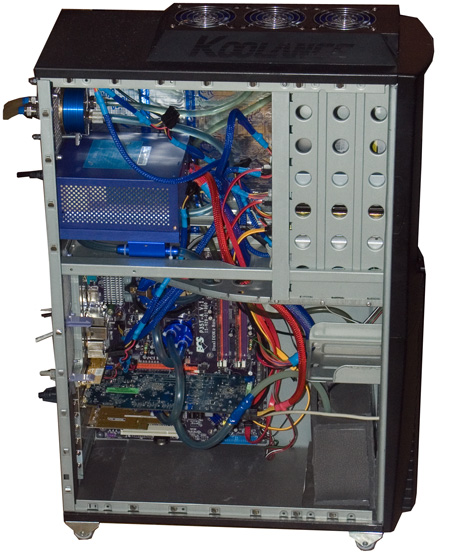

Учитывая вышеизложенное, и имея определенные финансовые ограничения, было начато проектирование бесшумного компьютера. Очевидно, система охлаждения была выбрана жидкостная. На барахолке, по весьма сходной цене, был приобретен корпус с интегрированной системой охлаждения, Koolance PS2-901BW.

Система охлаждения включает в себя помпу, радиатор в верхней части корпуса, три низкооборотистых вентилятора GlacialTech , блок термоконтроля и индикации.

Выбор блока питания оказался однозначен, только обладает полностью пассивной системой охлаждения, высоким КПД и достаточной мощностью. Несмотря на это, при тестировании на нагрузке в 300 Вт, радиатор БП разогрелся до 78 градусов. В связи с чем, было принято решение, установить на радиатор блока питания парочку имеющихся у меня водоблоков Zalman ZM-WB1, и проблема перегрева была решена.

Материнская плата была выбрана Elitegroup P35T-A , бюджетное решение, тем не менее, собранная на чипсете, поддерживающий новые 45 нм процессоры на 1333 МГц шине и гигабитную сеть на чипе Intel 82566. С целью предотвращения перегрева в условиях отсутствия обдува, на северный мост был установлен водоблок , а на процессор соответственно .

Имеющийся на северном мосту радиатор был переставлен на южный мост, сменив там тонкую алюминиевую пластинку. Охлаждение стабилизатора напряжений мне показалось достаточным, но возможно, после установки четырехядерника придется ставить ватерблок и туда. Впрочем, к тому времени я надеюсь обзавестись материнской платой с интегрированной системой охлаждения, к примеру Foxconn BlackOps или ASUS Blitz . Поскольку найти в продаже не удалось, на видеокарту был установлен ватерблок , а на микросхемы памяти и радиатор стабилизатора питания, были наклеены с помощью термоклея Алсил-5, дополнительные радиаторы.

C целью сделать систему полностью бесшумной, в компьютер установлен твердотельный жесткий диск Transcend 2,5 SSD SATA , размером 32 Гб.

Скорость чтения/записи 150/90 МБ/сек

В дальнейшем, по мере удешевления дисков, планируется покупка четырехканального кэширующего контроллера и сборка массива RAID0 на основе твердотельных накопителей.

Изюминкой данного технического решения является двухконтурная система охлаждения . Предстоящая перспектива рассеивать в комнате несколько сотен Ватт меня нисколько не радовала, как по причине затрат на бесшумную реализацию этого проекта, так и по причине предстоящей летней жары. В поисках эффективного решения, был использован мировой опыт. В частности, уже достаточно давно, стойки датацентров охлаждают водопроводной водой.

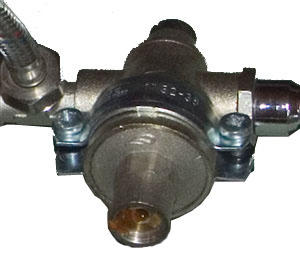

Для начала было необходимо понизить давление с 6 атмосфер в водопроводе, до уровня который способен выдержать водоблок. Надежды на то, что они выдержат давление, более чем в одну-две атмосферы не было, и на отвод холодной воды был установлен понижающий давление редуктор.

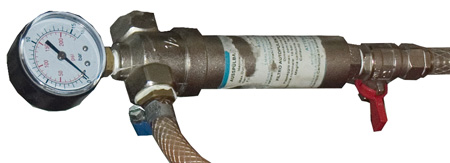

Для предотвращения засоров в тонких подающих трубках и каналах водоблока, после редуктора вода очищается фильтром тонкой очистки.

Для осуществления теплообмена между водопроводной водой и охлаждающей жидкостью в компьютере, был взят водоблок на внутренний контур и полностью медный водоблок от Thermaltake Big Water на внешний контур. Они были соединены между собой через термоинтерфейс и образовали теплообменник для передачи тепла от внутреннего контура охлаждения к внешнему. В случае прекращения подачи холодной воды, по достижению устанавливаемого порога температуры теплоносителя, включаются три вентилятора штатной системы охлаждения.

Во внутреннем контуре циркулирует смесь из дистиллированной воды и автомобильной охлаждающей жидкости G11, соотношением 80 к 20, добавка антифриза не дает воде загнивать и защищает систему от коррозии. Так как счетчика воды у меня не предусмотрено, после выполнения функции охлаждения, проточная вода стекает в канализацию. При очень небольшом расходе воды, текущей тоненькой струйкой, температура воды в системном блоке не превышала 30 градусов! И это при полной бесшумности системы.

* - В этой полной тишине, если прислушиваться, можно услышать шум текущей воды и урчание помпы. Поэтому, сама помпа и корпус компьютера изнутри, были шумоизолированы материалами .

Для проверки эффективности системы охлаждения, использовались две конфигурации программного обеспечения.
Idle — загружен рабочий стол операционной системы Windows Vista Ultimate x64 SP1.
3D — выполняется тестовый пакет .
В обоих режимах использовалась штатная система водяного охлаждения Koolance, без подключения к холодной воде.
Idle Water и 3D Water — в теплообменник внешнего контура подавалась холодная вода температурой около 17 градусов, вентиляторы штатной системы ошлаждения не работали.
Idle Air и 3D Air — использовалась штатная, однослотовая, система охлаждения видеокарты ATI Radeon HD 3870 и процессорный кулер Neon 775 производства GIGABYTE.
Теплоносителем в первых четырех тестах является вода внутреннего контура охлаждения, а в двух последних тестах — воздух внутри системного блока. Для получения стабильных результатов, все тесты выполнялись в течении часа, а показания о максимальной температуре снимались с помощью программы .

Из графика следует, что охлаждение водой значительно эффективнее, чем охлаждение воздухом. В частности, в системе охлаждаемой воздухом, во время простоя, зафиксированы параметры нагрева аналогичные нагруженной системы охлаждаемой водой! Система, охлаждаемая во время работы 3D теста воздухом, достаточно быстро прогрела воздух внутри системного блока до температуры выше 45 градусов. Неудивительно, что температура процессоров приблизилась к 80 градусам, а вентиляторы зашумели на полную мощность.

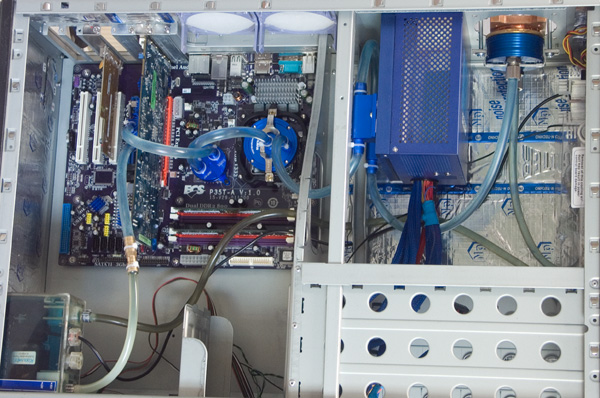

Бесшумный компьютер собран и работает

Цена вопроса и вопрос цены

Многие задают себе вопрос, какова цена тишины. Ниже приведена таблица, отражающая примерное удорожание компьютера с различными вариантами охлаждения. В качестве «эталона» была подсчитана стоимость типичного компьютера базовой конфигурации:

• Процессор Intel Core Duo E7200 — 3600р.
• Кулер GlacialTech Igloo 5062 — 250р
• Материнская плата Elitegroup P35T-A — 2050р
• Память 2x2 ГБ DDR2 PC6400 — 1900р
• Видеокарта Sapphire Radeon HD 3870 512 МБ — 4350р
• Жесткий диск 250 ГБ Seagate Barracuda 7200.10 SATA — 1400р
• DVD-RW NEC-7190 SATA — 700
• Корпус Delux DLC-SH496 400 Вт — 2000р
• Дисковод FDD 3,5 TEAC — 150р
• Итого: 16400р

Для корректного подсчета, цена заменяемых компонент вычиталась из общей суммы, и графа удорожание содержит «чистую» сумму, на которую данная конфигурация становится дороже базовой.

Для интересующихся, привожу расчет удорожания описанной в статье системы:

• Корпус Koolance PS2-901BW Б/У — 1000р
• Ватерблок Zalman ZM-WB4 Plus — 700р
• Ватерблок Zalman ZM-NWB1 — 500р
• Ватерблок Zalman ZM-GWB1 — 500р
• Ватерблок Zalman ZM-NWB2 — 500р
• Ватерблок Thermaltake Big Water Б/У — 200р
• Трубка силиконовая 10 метров — 250р
• БП FSP ZEN 400 — 3700р
• Твердотельный жесткий диск 32 ГБ Transcend — 3100р
• Фильтр тонкой очистки воды — 300р
• Регулятор давления воды — 250р
• Шумоизолирующий материал Noisebuster — 350р

С зачетом корпуса и блока питания, сумма удорожания составляет 8250р или 50%, бесшумный жесткий диск прибавляет к этому еще 3200р (20%). Такова на настоящее время цена полной бесшумности компьютера.

Что дальше?

С целью экономии воды, возможно изготовление трехконтурной системы охлаждения, в которой теплообменник крепится непосредственно на трубу магистрали холодной воды, и жидкость этой, промежуточной системы, прокачивается отдельной помпой. Весьма интересна возможность расположить между первым и вторым контуром на эффекте .

Применение подобных, прогрессивных решений, позволяет достигнуть рекордной производительности при полном отсутствии шума.

В связи с вышеизложенным, непонятна низкая активность производителей комплектующих по оснащению материнских плат, видеокарт и блоков питания системами водяного охлаждения. Крайне необходимой является разработка штуцера, конструкция которого позволит подключать компоненты без риска разлива теплоносителя.

Плюсы и минусы водянки

Здравствуйте, уважаемые читатели техноблога. В этой статье попытаюсь рассказать, как работает водяное охлаждение компьютера. Тема весьма актуальна для тех, кто решил сменить воздушную башню на что-то более производительное, чтобы поиграться с разгоном до экстремальных пределов и при этом не угробить драгоценный камень, стоимость которого может превышать 400 долларов.

Ну и заодно пощадить материнскую плату и прочие комплектующие, ведь некоторые водянки ориентированы не только на один контур (ЦП или видеокарта).

Сразу скажу, что назвать СВО лучше воздуха нельзя – это тема для . Да и некоторые башни могут дать фору большинству необслуживаемых водянок, о чем говорит вот этот .

Структура систем жидкостного охлаждения

Для многих не будет секретом, что СВО могут быть открытого (кастомные) и закрытого типа (готовые необслуживаемые решения для охлаждения конкретного типа комплектующих). И если с последними все понятно, то первая категория может быть построена по трем основным принципам:

Схема с параллельным подключением. Все узлы запитаны от одной помпы, которая гонит хладагент к радиатору с кулерами. Через решетку радиатора вода охлаждается и подходит к железу, с которых снимается тепловая энергия. Горячая жидкость возвращается в резервуар с помпой и процесс повторяется заново. Схема выглядит следующим образом.

Схема с последовательным подключением. Элементы также охлаждаются параллельно и очень эффективно, но для этого необходимо иметь мощную помпу и весьма оборотистые вертушки, которые смогли бы оперативно охлаждать хладагент в радиаторе. Схема прилагается.Есть так называемые комбинированные или двухконтурные водянки. Принцип работы основан на последовательном методе, однако каждый контур ориентирован на одну железку. Довольно дорогая схема как в плане строительства, так и по обслуживанию. Хотя владельцы топовых конфигураций в погоне за максимальной производительностью не видят в подобном решении ничего зазорного.

Ключевые элементы СВО

Принцип охлаждения ПК разобрали, теперь перейдем к элементам, которые за это ответственны:

• Теплообменник – главный элемент, который вбирает в себя все тепло при нагреве процессора, видеокарты и прочих горячих железок;
• Помпа – механизм, который гоняет хладагент по контуру СВО. Некий аналог можно наблюдать в аквариуме для рыбок – принцип работы практически идентичный;
• Трубопровод – канал, по которым гоняется водичка от помпы к комплектующим и радиатору. И так по кругу;
• Переходники, фитинги и соединители – элементы, соединяющие конструкцию СВО;
• Расширительный бачок – резервуар, в котором находится жидкость, не активная в данный момент. Несмотря на тот факт, что контур закрыт и жидкость испариться не может, бачок нужен для того, чтобы спрятать в него помпу, которая при работе на свежем воздухе элементарно выходит из строя;
• Теплоноситель (он же жидкость, хладагент, дистиллят) – теплопроводящая субстанция, которая и охлаждает железо;
• Радиатор – конструкция, в которой остывает горячая вода, проходя через тонкие капилляры из меди или латуни;
• Кулер – вертушка, продувающая ребра радиатора.

Зная это, вам будет легче ориентироваться при возможном строительстве собственной СВО, если вдруг возникнет такая мысль.

Плюсы и минусы водянки

Дайте угадаю… Насмотревшись на Youtube роликов о кастомных сборках топовых ПК с водяным охлаждением, многие решили сделать себе то же самое, не смотря на побитый жизнью FX 4300 или Core i5 2500k. Давайте развеем ваши сомнения.

Плюсы:

• Относительно компактные размеры кулеров, что позволяет организовать СВО даже в компактном корпусе с мощным железом. Практика показывает, что вставить всеми любимый Noctua NH-D14 в стандартный корпус равносильно издевательством над башней – она просто не даст закрыть боковую крышку.
• Вода в качестве охладителя значительно повышает эффективность системы. Насколько я помню, среди автомобилей воздухом охлаждается лишь Запорожец, но в плане стабильности работы двигателя у него не все так просто.
• Возможность охладить одной водянкой сразу несколько комплектующих. Тут без комментариев – действительно удобное решение.

Минусы:

• Очень сложная организация водянки как таковой. Если кулер взял и поставил, то СВО нужно продумывать чуть ли не пошагово, чтобы не ошибиться с установкой радиаторов, длиной трубок, мощности помпы и т.д.
• Вода из-под крана не годится для охлаждения. Здесь можно использовать либо дистиллят, либо специальный хладагент, который продается в компьютерных магазинах, а он не дешевый.
• Опасность протечки. От системы можно и нужно ждать подвоха в самый неподходящий момент. Жидкость хоть и является диэлектриком, но коротнуть может на раз-два.
• Стоимость. О да, хорошая обслуживаемая водянка обойдется минимум в 500-600 баксов, не считая дополнительных расходников. Так что решайте сами.

Необслуживаемые СВО

Не хотите париться насчет обслуги – купите водянку закрытого типа. Да, она охлаждает только один контур, но и проблем с ней гораздо меньше. Мы можем порекомендовать такие проверенные годами решения как:

• GameMax Iceberg 120;
• DeepCool Captain 120EX RGB;
• Corsair Hydro H100i v2.

Они недорогие, бесшумные, просты в установке и пользуются огромным спросом на рынке. А чего еще надо от водянки? Думаю вам было полезно прочитать эту статью, не забывайте делиться с близкими и подписываться на Пока.

В этой статье я постараюсь рассказать о своей попытке изготовить систему водяного охлаждения для процессора в домашних условиях. При этом опишу основные моменты и технические тонкости на примере собственного опыта. Если вам интересно подробное иллюстрированное руководство по изготовлению, сборке и установке такой системы, то добро пожаловать под кат.

Трафик, много картинок! Видео процесса изготовления в самом низу.

Мысль о создании более эффективного охлаждения домашнего компьютера у меня зародилась в процессе поиска способа повысить производительность своего компьютера с помощью «разгона» процессора. Разогнанный процессор потребляет в полтора раза больше мощности и соответственно греется. Главный ограничитель покупки готовой – цена, покупка в магазине готовой системы водяного охлаждения вряд ли обойдется дешевле ста долларов. Да и в обзорах бюджетные системы жидкостного охлаждения не особо хвалят. Так было решено сделать простейшую СВО самостоятельно и с минимальными затратами.

Теория и сборка

Основные детали

• Водоблок (или теплообменник)
• Центробежный водяной насос (помпа) мощностью 600 литров/ч.
• Радиатор охлаждения (автомобильный)
• Расширительный резервуар под теплоноситель (воду)
• Шланги 10-12 мм;
• Вентиляторы диаметром 120мм (4 штуки)
• Источник питания для вентиляторов
• Расходные материалы

Водоблок

Основная задача водорблока это быстро забрать у процессора тепло и передать его теплоносителю. Для данных целей наиболее подходит медь. Возможно изготовление теплообменника и из алюминия, но его теплопроводность (230Вт/(м*К)) вдвое меньше меди (395,4 Вт/(м*К)). Также немаловажно устройство водоблока (или теплообменника). Устройство теплообменника представляет собой один или несколько непрерывных каналов, проходящих через весь внутренний объем водоблока. При этом важно максимально увеличить поверхность соприкосновения с водой и избежать застоев воды. Для увеличения поверхности обычно используют частые надрезы на стенках водоблока или устанавливают мелкие игольчатые радиаторы.

Я не пытался сделать что-то сложное, поэтому начал делать простую ёмкость для воды с двумя отверстиями для трубок. За основу был взят латунный соединитель для труб, а основанием стала медная пластина толщиной 2 миллиметра. Сверху в такую же пластину вставляются две медные трубки диаметра шланга. Всё запаивается оловянно-свинцовым припоем. Делая водоблок побольше я сначала не задумывался о его весе. В собранном виде со шлангами и водой на материнской плате будет висеть более 300 грамм, и для облегчения пришлось использовать дополнительные крепления для шлангов.

• Материал: медь, латунь
• Диаметр штуцеров: 10 мм
• Пайка: Оловянно-свинцовый припой
• Способ крепления: винтами к креплению магазинного кулера, шланги крепятся хомутами
• Цена: около 100 рублей

Выпиливание и пайка

Помпа

Помпы бывают внешние или погружные. Первая лишь пропускает ее через себя, а вторая ее выталкивает, будучи в нее погружена. Здесь использована погружная, помещается в ёмкость с водой. Внешнюю найти не удалось, искал в зоомагазинах, а там только погружные аквариумные помпы. Мощность от 200 до 1400 литров в час цена от 500 до 2000 рублей. Питается от розетки, мощность от 4 до 20 ватт. На твёрдой поверхности помпа сильно шумит, а на поролоне шум незначителен. В качестве резервуара для воды использовалась банка, вмещающая в себя помпу. Для присоединения силиконовых шлангов были использованы стальные хомуты на винтах. Для лёгкого надевания и снятия шлангов можно использовать смазку без запаха.

• Максимальная производительность - 650 л/ч.
• Высота подъема воды – 80 см
• Напряжение – 220В
• Мощность – 6 Вт
• Цена - 580 рублей

Радиатор

Насколько качественным будет радиатор, во многом определит эффективность всей системы водяного охлаждения. Тут использован автомобильный радиаторсистемы отопления (печка) от девятки, куплен старый на барахолке за 100 рублей. К сожалению, интервал между пластинами в нём оказался меньше миллиметра, поэтому пришлось вручную раздвигать и сжимать пластины по нескольку штук, чтобы слабые китайские вентиляторы смогли продуть его насквозь.

• Материал трубок: медь
• Материал ребер: алюминий
• Размер: 35х20х5 см
• Диаметр штуцеров: 14 мм
• Цена: 100 рублей

Обдув

Обдувается радиатор двумя парами 12 см вентиляторами спереди и сзади. Запитать 4 вентилятора от системного блока во время проверки не представилось возможным, поэтому пришлось собрать простой блок питания на 12 вольт. Вентиляторы были соединены параллельно, и подключены с учётом полярности. Это важно, иначе с большой вероятностью вентилятор можно испортить. У кулера 3 провода: черный (земля), красный (+12В) и желтый (значение скорости).

• Материал: китайский пластик
• Диаметр: 12 см
• Напряжение: 12 В
• Ток: 0.15 А
• Цена: 80*4 рублей

Хозяйке на заметку

Цель снижения шума я не ставил из-за стоимости вентиляторов. Так вентилятор за 100 рублей изготовлен из чёрного пластика и потребляет 150 миллиампер тока. Именно такие я использовал для обдува радиатора, дует слабо, зато дешёвый. Уже за 200-300 рублей можно найти намного более мощные и красивые модели с потреблением 300-600 миллиампер, но на максимальных оборотах они шумные. Это решается силиконовыми прокладками и антивибрационными креплениями, но для меня решающее значение играла минимальная стоимость.

Блок питания

Если готового под рукой нет, можно собрать простейший из подручных материалов и микросхемы, которая стоит меньше 100 рублей. Для 4 вентиляторов необходим ток 0,6 А и немного про запас. Микросхема даёт примерно 1 ампер при напряжении от 9 до 15 вольт в зависимости от модели. Можно использовать любую модель, выставляя 12 вольт переменным резистором.

• Инструменты и паяльник
• Радиодетали
• Микросхема
• Провода и изоляция
• Цена: 100 рублей

Установка и проверка

Аппаратная часть

• Процессор: Intel Core i7 960 3.2 ГГц / 4.3 ГГц
• Системная плата: ASUS Rampage 3 formula
• Блок питания: OCZ ZX1250W
• Термопаста: АЛ-СИЛ 3

Программное обеспечение

• Windows 7 x64 SP1
• Prime 95
• RealTemp 3.69
• Cpu-z 1.58

Особо долго тестировать не пришлось, т.к. результаты не приближались даже к возможностям воздушного кулера. Радиатор СВО обдувался пока только двумя китайскими вентиляторами из 4х возможных и ещё не были раздвинуты шире пластины для лучшего продува. Так в режиме экономии энергии и нулевой загрузке температура процессора на воздухе примерно 42 градуса, а на самодельной СВО 57 градусов. Запуск теста prime95 на 4 потока (50% загрузка) прогревает до 65 градусов на воздухе и до 100 градусов за 30 секунд на СВО. При разгоне результаты ещё хуже.

Была предпринята попытка сделать новый водоблок с более тонкой (0,5 мм) медной пластиной основания и почти втрое более вместительный внутри, правда из тех же материалов (медь + латунь). В радиаторе раздвинуты пластины для лучшего продува и добавлено ещё два вентилятора, теперь их 4 штуки. В этот раз в режиме экономии энергии и нулевой загрузке температура процессора на воздухе примерно 42 градуса, а на самодельной СВО примерно 55 градусов. Запуск теста prime95 на 4 потока (50% загрузка) прогревает до 65 градусов на воздухе и до 83 градусов на СВО. Но при этом вода в контуре начинает довольно быстро нагреваться и уже через 5-7 минут температура процессора достигает 96 градусов. Это показания без разгона.

Собирать СВО было, конечно интересно, но применить её для охлаждения современного процессора не удалось. В старых компьютерах отлично справляется штатный кулер. Может быть я подобрал некачественные материалы или неправильно изготавливал водоблок, но собрать СВО менее, чем за 1000 рублей в домашних условиях мне не представляется возможным. Почитав обзоры бюджетных готовых СВО, имеющихся в магазинах я не надеялся, что моя самоделка будет лучше хорошего воздушного кулера. Для себя сделал вывод, что не стоит экономить в будущем на комплектующих для СВО. Когда решусь покупать СВО для разгона, однозначно буду собирать её сам из отдельных деталей.

Видеоролик
